Вес оцинкованного листа по ГОСТ 0.5, 0.7, 1, 2 мм. Таблица удельного веса

Содержимое

  • Оцинкование
  • Для чего нужно знать массу листа
  • Сортамент по ГОСТ
  • Способы расчета
  • Пример расчета
  • Условное обозначение: расшифровка

Присущий же недостаток — коррозию — устраняют несколькими методами:

  • Нанесение коррозионностойких веществ, защищающих верхний слой. Срок эксплуатации такой защиты составляет 1-7 лет.
  • Внедрение элементов других металлов в верхнюю часть поверхности (цинкование). Срок защиты — более 20 лет.

Для ответственных конструкций важно учитывать технологию, которая определяет общую массу. Среди всех способов наилучшими параметрами обладает внедрение цинка в поверхность, поскольку вес оцинкованного листа меняется в большом диапазоне (в зависимости от толщины), а прочность сцепления обеспечивается связями на молекулярном уровне. В отличие от всех типов покрытий, этот обеспечивает максимально высокое сцепление 2 металлов при слое, который учитывается всего лишь в микронах.

Оцинкование

Fe-Zn образует гальваническую пару, где цинк имеет более низкий отрицательный электрохимический потенциал. При взаимодействии с электролитом (в качестве которого могут выступать обычная или соленая вода, или даже влага) цинк берет на себя коррозионную нагрузку, сохраняя железо в целостности. Защита будет работать до полного разрушения цинкового слоя. В любом случае для листа оцинкованного 0,7 мм вес со временем будет меняться в незначительных пределах. В случае локального принудительного разрушения цинкового покрытия получают гидроксид цинка, препятствующий образованию оксида железа. В промышленности используются 2 метода оцинковки:

  • Горячий — металлические детали погружаются в раствор цинка. Время пребывания строго регламентируется, в зависимости от толщины нужного слоя. К тому же, при нагреве происходит частичный отпуск металла, что улучшает механические параметры изделия.
  • Холодный — более доступный способ. Защитный слой образуется при нанесении цинкосодержащих смесей.
    Проникновение ионов цинка происходит за счет разности потенциалов. И несмотря на то, что слой, полученный этим методом, значительно меньше, он также эффективно защищает поверхность от коррозии.

Каждым предприятием отработана технология нанесения покрытия, определяющая, сколько весит оцинкованный лист в конечном итоге, в зависимости от метода, марки стали и других условий.

Для чего нужно знать массу листа

Расчет веса конструкции проводится еще на этапе проектирования. Это обязательная составляющая безопасного строительства и эксплуатации зданий. Поскольку сталь оцинкованная 1 мм вес 1 м² изменяет в пределах нескольких килограмм, то в зависимости от габаритов масса общей конструкции учитывается в тоннах, что уже может увеличить ее.

Вторая причина, для чего нужно знать удельный вес оцинкованной стали — определение толщины материала и его качества изготовления. Точно выдержанная технология определяется точным соотношением массы заявленной к табличному или рассчитанному по формуле значению.

Сортамент по ГОСТ

Продукция любого производителя оцинкованного проката должна соответствовать ГОСТ 14918, на основании которого разрабатываются технологические карты, действующие в пределах одного предприятия. Стандарт распространяется на тонколистовую оцинкованную сталь, изготовленную:

  • методом холодного волочения;
  • для поставки рулонами или листами;
  • методом горячего или холодного оцинкования;
  • для штамповки и профилирования.

В изготовленном по ГОСТ 14918 80 оцинкованном листе вес варьируется в пределах 3,34-19,82 кг/м².

Техническая особенность изготовления изделия имеет значение для жесткости и возможности изготовления рулонного или листового сортамента: чем меньше разница между начальной толщиной стали перед прокаткой и конечной, тем больше она пригодна к дальнейшей штамповке и деформации. Так, лист оцинкованный 0,8 мм, вес 1 м² — 6,48 кг, может поставляться в рулонах. Требования к стальным аналогам, предназначенным для изготовления оцинкованного проката, изложены в ГОСТ 19904-90. Исходя из этого, прокат подразделяется на:

  • Н — нормальная вытяжка;
  • Г — глубокая вытяжка;
  • ВГ — весьма глубокая вытяжка.

Равномерность толщины цинкового слоя определяет длительность эксплуатации изделия, а также важный параметр, который имеет оцинковка — вес 1 м². Требование ГОСТ определяет равномерность нанесения внедряемого слоя, которая может быть 2 типов:

  • НР — норма;
  • УР — уменьшенная толщина.

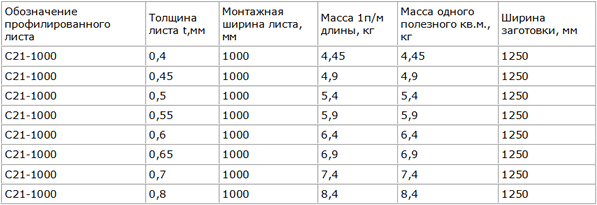

Главные свойства, ради которых изготавливается лист оцинкованный профилированный, — вес, удовлетворяющий все виды конструкций, коррозионная стойкость и долговечность изделия. Определяется это толщиной двухстороннего покрытия:

  1. П — повышенная масса 570-855 г/м²;
  2. «1» — 258-570 г/м²;
  3. «2» — 142-258 г/м².

Требования, которые предъявляются к защитному покрытию, определяются ГОСТ 14918-80.

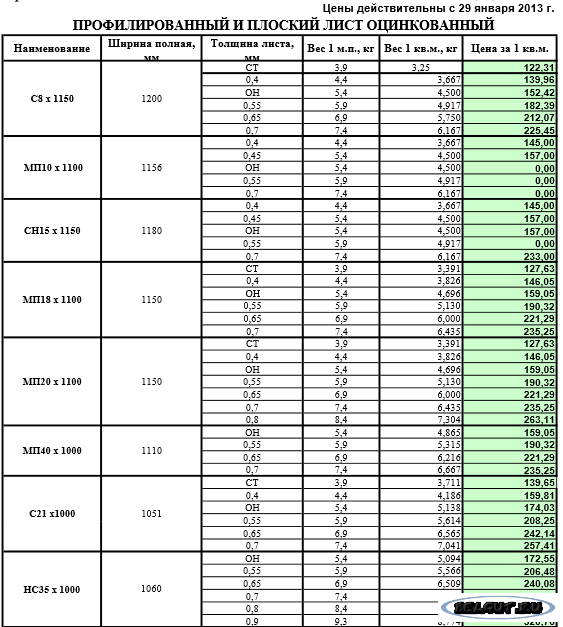

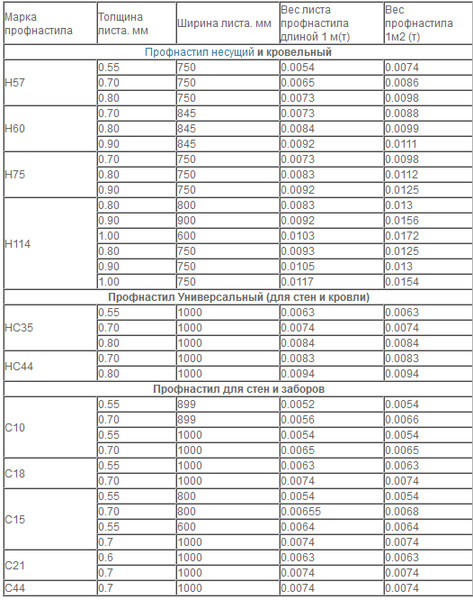

Таблицы веса оцинкованных листов (горячекатаный, рифленый, с полимерным покрытием) по ГОСТ в зависимости от толщины, размером 1 м² и 1250 х 2500 мм

Таблица веса оцинкованного листа рассчитана, исходя из марки стали 08пс3сп, с регламентированным химическим составом или механическими свойствами.

Группа изделий общего назначения предназначена для прокатки с максимальной деформацией (ВГ — глубокая прокатка). 1 класс цинкового покрытия.

Толщина листа, ммВес

при габаритах 1250 х 2500 мм

Вес, кг

при габаритах 1000 х 2000 мм

Вес, 1 м²Вес 1 м²

с полимерным 2-сторонним покрытием

0,410,436,653,343,44
0,4511,657,463,733,84
0,512,98,254,134,24
0,5514,129,14,524,63
0615,349,824,915,02
0,717,8111,395,705,81
0,820,25136,486,59
0,922,7114,54 7,277,29
1,025,1516,18,058,16
1,230,0619,259,629,74
1,537,423,9411,9712,08
2,049,6831,815,916,01
2,561,9337,6419,8219,93



Используя таблицу размеров, легко можно выбрать между прочностью и массой, так например, разница веса оцинковки 0,55 при габаритах листа 1000 х 2000 и 1250 х 2500 мм составляет 5,5 кг. В то же время вес 1м² стали оцинкованной с полимерным покрытием будет составлять 8,62 и 13,5 кг.

Способы расчета

Самостоятельно просчитать требуемое значение можно 2 способами, по:

  • табличным данным;
  • формулам.

В первом случае никаких вычислений производить не следует. Здесь четко прослеживается зависимость веса от толщины стали. И все что нужно — это найти требуемое значение. Здесь несложно определить и проанализировать разницу:

  • лист оцинкованный 0,5 мм, вес 1 м² — 4,13 кг;
  • вес листа оцинкованного 1 мм — 8,05 кг;
  • лист оцинкованный 2 мм, вес 1 м² — 15,9 кг.

Вычисление по формуле можно использовать при определении веса листа любой фигуры (обрезки, остатки). Для этого нужно точно замерить ее площадь, знать толщину слоя и плотность цинкового покрытия (7,13 т/м³), а также толщину (0,035 мм) и плотность полимерного покрытия (1,5 т/м³). Расчет состоит из 3 частей:

  1. Общий вес листа должен соответствовать сумме веса стали и оцинкованного покрытия.
  2. Вес стали представляет собой сумму объема листа (а*b*h) и плотности самой стали (7,85 т/м³).
  3. Толщина стали определяется как разница между толщиной листа и толщиной цинка.

При расчетах нужно перевести значения в единые величины (толщина покрытия указана в мм, перевести в метры следует, если значение плотности указано в тн/м³).

Пример расчета

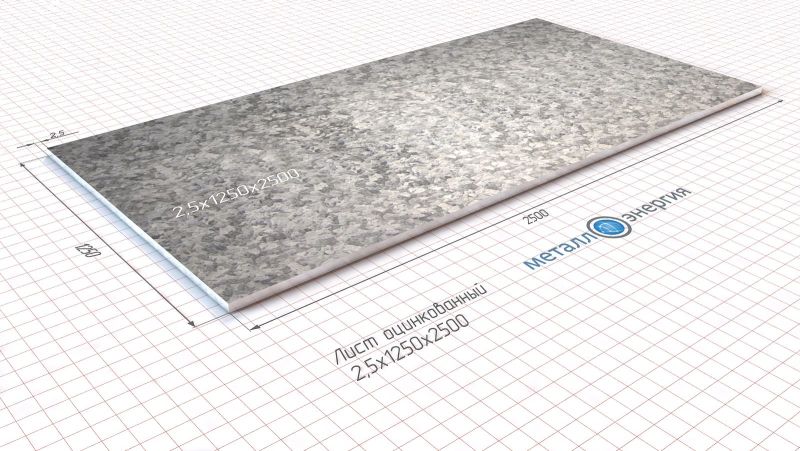

Для примера возьмем лист оцинкованный 0,7 х 1250 х 2500, вес которого по табличным данным должен соответствовать 17,81 кг:

  • Первым делом вычисляем вес стального листа, покрытого цинком. Приведем единицы измерения в соответствие. Показатель массы стали: 0,7 х 1,25 х 2,5 * 7,85 = 17,17 кг.
  • Определим массу цинка: толщина слоя в зависимости от класса составляет 0,0381 мм, 0,0216 мм (переведем в метры, поскольку данные плотности указаны в 7,13 тн/м³), умножим объем покрытия на его плотность:
    • 1 класс: 0,000381*1,25*2,5*7,13 = 0,0085 тонны или 0,85 кг.
    • 2 класс: 0,000216*1,25*2,5*7,13 = 0,0048 тонны или 0,48 кг.

Аналогично, если необходимо, вычислим массу покрытия, его толщина составляет 0,035 мм, и сложим результаты.

Определим лист оцинкованный 1 х 1250 х 2500, вес 1 листа 25,15 кг. После вычислений по формуле получим:

  • Для стального листа: 24,53 кг;
  • Для цинкового покрытия: 1 класс – 0,85 кг; 2 класс – 0,48 кг, что в сумме даст 25,38 и 25,01 кг.

С небольшой погрешностью значения соответствуют.

В целом, вес 1 м² оцинкованного листа 1 мм — 8,05 кг, эти данные получены методом анализа готовой продукции и имеют свои погрешности, которые стоит принимать во внимание при теоретических расчетах. Учитывая это, вес 1 м² стали листовой оцинкованной может иметь погрешность +/- 0,02%, погрешность, которую может иметь вес 1 м² оцинкованного листа 0,55, = 9 г.

Условное обозначение: расшифровка

Масса листа определяется не только толщиной и размерами, но также и способом нанесения. Стальной лист, кроме оцинкования, может подвергаться нанесению полимерного покрытия, которое не только увеличивает стойкость к коррозионным процессам, но и определяет цвет и дополнительные технические характеристики.

В зависимости от толщины, покрытие подразделяется на 3 класса:

  1. 18-40 мкр;
  2. 10-18 мкр;
  3. 40-60 крн.

В свою очередь, толщина слоя, форма листа и размеры определяют назначение, которое распределяется категориями:

  1. ОН — листы общего назначения.
  2. ПК — под покраску.
  3. ХШ — изготовленные методом холодной штамповки (определяются повышенной прочностью).
  4. ХП — произведенные методом холодного профилирования.

Кроме назначения, маркировка может содержать буквенные индексы, которые относятся больше к декоративной части:

  1. КР — листы, на поверхность которых нанесен кристаллизированный рисунок.
  2. МТ — матовая однородная поверхность, без узора.

На вес листа оцинкованного 0,45 мм и более наносимый узор не влияет.

Вес оцинкованного листа 0,5, 0,7 и 1 мм 1м2, таблица, как рассчитать

Вес оцинкованного листа 0,5, 0,7 и 1 мм 1м2, таблица, как рассчитать
  • Металлопрокат
  • Обновлено 10 октября 2020 г.

Согласно технической литературе срок эксплуатации оцинкованного листа составляет от 15 до 20 лет. Но вся ли оцинкованная сталь отвечает этим требованием? Наверно, Вы уже были свидетелем, как не прошел и год, а на поверхности листа уже виднеется ржавчина. Происходит это по причине слишком тонкой толщины защитного покрытия. Так как распознать такого недобросовестного производителя? Ответить на этот вопрос нам поможет вес оцинкованного листа.

Оцинкование

Для большего понимания ситуации разберем вначале, что представляет собой процесс оцинкования. Оцинкование – это нанесение на поверхность металла гальванического покрытия, основным элементом которого является цинк. Толщина цинка зависит от класса покрытия:

  • 1-й класс — 38 мкм;
  • 2-й класс – 22 мкм.

Основная задача оцинкования – гарантирование стальным листам защиты от коррозии.

Известно, что большинство металлов склонны окисляться в обычных атмосферных условиях. Процесс окисления для них разрушителен и ведет к своеобразному истиранию поверхности (коррозии).

Некоторые металлы (цинк, медь, алюминий) предотвращают данные реакции образованием плотной пленки окислов, которые мешают дальнейшему проникновению кислорода вглубь. Другие же, куда входит и железо, при взаимодействии с кислородом образуют рыхлую, непрочную пленку, что способствует протеканию процессов окисления. Как результат, листы начинают покрываться ржавчиной. Нанесение цинка на поверхность такого металла решает эту проблему.

Для чего необходимо знать массу листа

Здесь требуется выделить следующие моменты:

  • Для определения размеров профиля опор и перекрытия. Исходя из веса листов находится нагрузка на несущие элементы металлоконструкции. Пренебрежение данным пунктом приводит к преждевременному разрушению сооружения;
  • Масса листовой стали дает представление о толщине оцинкованной поверхности. Превышение значения листа по весу от своей номинальной величины, при одновременном соответствии общей толщины заявленному показателю, свидетельствует о том, что лист оцинкован некачественно. Количество цинка на поверхности металла занижено, что скажется отрицательно на срок его эксплуатации.

Способы определения веса оцинковки

Существует 2 метода определения массы оцинкованной листовой стали:

  • Расчет по табличным данным;
  • Расчет с помощью формул.





С таблицами более или менее понятно. Они дают справочное значение массы 1 кв.м. оцинкованной стали в зависимости от ее толщины. Найти их можно в технической литературе.

В качестве примера рассчитаем вес оцинковки 0,5 мм площадью 2 кв. метра.

Согласно авиационному справочнику по весам:

  • Оцинкованный лист 0,5 мм — 4,13 кг/м2
  • Оцинкованный лист 0,7 мм — 5,70 кг/м2
  • Оцинкованный лист 1,0 мм — 8,05 кг/м2

Умножив нужное нам значение на величину нашей площади получаем, что листы весят 8,26 кг.

Таблица

Лист, мм Вес 1 м2, кг
0,40 3,34
0,45 3,73
0,50 4,13
0,55 4,52
0,60 4,91
0,65 5,31
0,70 5,70
0,75 6,09
0,80 6,48
0,90 7,27
1,00 8,05
1,10 8,83
1,20 9,62
1,50 11,97
2,00 15,90
2,50 19,82

Второй способ несколько сложнее. Основная формула расчета веса оцинковки выглядит таким образом:

Общий вес листа=вес стали + вес оцинкованной части

Вес стали находится из следующего соотношения:

вес стали=длина листа* ширина листа*толщина стали*плотность стали

Плотность для стальных сплавов – справочная величина и составляет 7850 кг/м3.

Что касаемо толщины стали, то она зависит от класса, по которому оцинкован лист (значение толщины цинка указано выше):

Толщина стали = общая толщина листа – толщина цинка

Вес оцинкованного слоя находится аналогичным образом. При расчете необходимо обратить внимание на соблюдение размерности величин.

Оцените статью:

Рейтинг: 5/5 — 1 голосов

Ещё статьи по теме:

Таблица зависимости веса от калибра

Калибр провода — это мера размера провода либо по диаметру, либо по площади поперечного сечения.

Таблица калибров и весов для листовой стали, оцинкованной стали, нержавеющей стали, алюминия, полос и труб:

Для полной таблицы с нержавеющей сталью, алюминием, полосами и трубами — поверните экран!

30 0,009

0030 0.0403
Калибр Стандартный калибр США Листовая сталь Оцинкованная сталь нержавеющая сталь Алюминий Полоса и трубки
(дюймы)
Калиб
Вес
(LB/FT 2 )
Десятиц.0030 Weight
(lb/ft 2 )
Gauge Decimal
(inches)
44 0.0047
43 0,00490032
42 0. 0051
41 0.0053
40 0,0055
39 0.0059
38 0.0063 0.0060 0,0062 0,0040
37 0,0066 0,0064 0.0066 0.0045
36 0. 0070 0.0067 0.0070 0.0050 0.004
35 0.0078 0.0075 0,0078 0,0056 0,005
34 0,0082 0320032 0.0086 0.0063 0.007
33 0.0094 0.0090 0.0094 0.0071 0.008
32 0.0102 0.0097 0,0102 0,0080 0,009
31 0.0105 0.0109 0.0089 0.010
30 0.0125 0.0120 0.500 0. 016 0.656 0.0125 0.0100 0.141 0.012
29 0,0141 0,0135 0,563 0,017 0,71932 9,001403 0.0113 0.160 0.013
28 0.0156 0.0149 0.625 0.019 0.781 0.0156 0.0126 0.178 0.014
27 0,0172 0,0164 0,688 0,020 0,844 0,0172 0,0142 0,200 0,0142 0,200 0,0142 0,200.0030 0.016
26 0.0188 0.0179 0.750 0.022 0.906 0.0187 0.756 0.0159 0.224 0. 018
25 0.0219 0.0209 0,875 0,025 1,031 0,0219 0,0179 0,253 0,020
24 0,020
24032 0.0250 0.0239 1.000 0.028 1.156 0.0250 1.008 0.0201 0.284 0.022
23 0.0281 0.0269 1.125 0.031 1.281 0,0281 0,0226 0,319 0,025
22 0,0313 0,02993030 0,0313 0,0299 0,03130030 1.250 0.034 1.406 0.0312 1.26 0.0253 0.357 0.028
21 0.0344 0.0329 1. 375 0.037 1.531 0.0344 0.0285 0,402 0,032
20 0,0375 0,0359 1,500 0,040 1.656032 0.0375 1.512 0.0320 0.452 0.035
19 0.0438 0.0418 1.750 0.046 1.906 0.0437 0.0359 0.507 0.042
18 0,0500 0,0478 2.000 0,052 2,156 0,0500 2,016 0,0500 2,016 0.569 0.049
17 0.0563 0.0538 2.250 0.058 2.406 0.0562 0.0453 0.639 0. 058
16 0.0625 0,0598 2,500 0,064 2,656 0,0625 2,52 0,0508 0,717 0,065032
15 0.0703 0.0673 2.813 0.071 2.969 0.0703 0.0571 0.806 0.072
14 0.0781 0.0747 3.125 0.079 3,281 0,0781 3,15 0,0641 0,905 0,083
13 0,09.38 0.0897 3.750 0.093 3.906 0.0937 0.0720 1.016 0.095
12 0.1094 0.1046 4.375 0.108 4.531 0.1094 4,41 0,0808 1,140 0,109
11 0,1250 0,1196 5. 000 0,1196 5000 0.123 5.156 0.1250 5.04 0.0907 1.280 0.120
10 0.1406 0.1345 5.625 0.138 5.781 0.1406 5.67 0.1019 1,438 0,134
0,1563 0,1495 6,250 0,153 6,406 0,153 6,406 0,153 6,4060032 0.1562 0.1144 1.614 0.148
8 0.1719 0.1644 6.875 0.168 7.031 0.1719 6.93 0.1285 1.813 0.165
7 0,1875 0,1793 7,500 0,1875 7,871 30 2. 036 0.180
6 0.2031 0.1943 8.125 0.2031 0.1620 2.286 0.203
5 0.2188 0.2092 8.750 0,2187 0,1819 0,220
4 0,23442 9 0,02242 0.375 0.2344 0.2043 0.238
3 0.2500 0.2391 10.00 0.2500 0.2294 0.259
2 0.2656 0,2656 0,2576 0,284
10231 0.2812 0.2893 0.300
1/0
(0)		 0. 3125 0.3125 0.3249 0.340
2/0
(00)		 0.3438 0.3437 0.3648 0.380
3/0
(000)		 0.3750 0.3750 0.4096 0.425
4/0
(0000)		 0.4063 0.4062 0.4600 0.454
5/0
(00000)		 0,4375 0,4375 0,5165 0,500
69.031
6 69.03131
6 0,500
6.0031 (000000) 0.4688 0. 4687 0.5800
7/0
(00000000)		 0.5000

  • 1 фут 2 = 0,0929 м 2
  • 9 кг 53195 9,190 1 фут 2 = 0,0929 м1202

Таблицы размеров стали | Superior Steel Supply

Диаграммы стальных калибров | Превосходная поставка стали

ТАБЛИЦА ТАБЛИЦЫ ДЛЯ СТАЛИ

По мере увеличения номера толщины толщина материала уменьшается. Измерители толщины листового металла для стали основаны на весе 41,82 фунта на квадратный фут на дюйм толщины. Это известно как стандартный калибр производителей для листовой стали. Для оцинкованного материала десятичная дробь по калибру и весу на фунт отличается от стали из-за веса покрытия.

Пример 1 : Стальной лист 10 калибра толщиной 0,1345 дюйма будет весить 41,82 * 0,1345 = 5,625 фунта на квадратный фут.

Пример 2 : Оцинкованный лист 10 калибра толщиной 0,1382 дюйма будет весить 41,37 * 0,1382 = 5,718 фунтов на квадратный фут.

Вы можете использовать таблицу размеров стали, чтобы найти нужный материал, соответствующий вашим потребностям и потребностям вашего клиента. Мы поможем вам определить необходимое количество стали для ваших горячекатаных, горячекатаных протравленных и промасленных, холоднокатаных или оцинкованных изделий.

МАНОМЕТР HR, HRPO и CR NOM HR, HRPO и CR # / SQ FT ТОЛЩИНА HR И HRPO CR ТОЛЩИНА ОЦИНКОВАННАЯ ТОЛЩИНА ОЦИНКОВАННЫЙ НОМ ОЦИНКОВАННЫЙ #/КВ.ФУТ МАНОМЕТР
СТАНДАРТЫ AISI
1″ 1 40,8 .950 / 1,05



1″
3/4 75″ sdnum=»1033;»> 0,75 30,6 .735 / .775



3/4
5/8 0,625 25,5 .615 / .645



5/8
1/2 0,5 20,4 .490 / .520



1/2
3/8 0,375 15.31 .365 / .395



3/8
5/16 3125″ sdnum=»1033;»> 0,3125 12,76 .302 / .325



16.05.
1/4 0,25 10,2 .235 / .267



1/4
4 0,2242 9.375 .2152 / .2332



4
5 0,2092 8,75 .2002 / .2182



5
6 1943″ sdnum=»1033;»> 0,1943 8.125 .1853 / .2033



6
3/16 0,1875 7,65 .1779 / .1979



3/16
7 0,1793 7,5 .1713 / .1873



7
8 0,1644 6,875 .1564 / .1724



8
9 1495″ sdnum=»1033;»> 0,1495 6,25 .1415 / .1575



9
10 0,1345 5,625 .1265 / .1425 .1285 / .1405 .1292 / .1472 0,1382 5,718 10
11 0,119 5 .1106 / .1266 .1126 / .1256 .1143 / .1323 0,1233 5,156 11
12 0,1046 375″ sdnum=»1033;»> 4,375 .0966 / .1116 .0986 / .1106 .0986 / .1174 0,1084 4,531 12
13 0,0897 3,75 .0827 / .0967 .0847 / .0947 .0854 / .1014 0,0934 3,906 13
14 0,0747 3,125 .0677 / .0817 .0697 / .0797 .0705 / .0865 0,0784 3,281 14
15 673″ sdnum=»1033;»> 0,673 2,812 .0613 / .0733 .0623 / .0723 .065 / .077 0,071 2,969 15
16 0,0598 2,5 .0538 / .0658 .0548 / .0648 .0575 / .0695 0,0635 2,656 16
17 0,0538 2,25
.0498 / .0578 .0525 / .0625 0,0576 2,408 17
18 0478″ sdnum=»1033;»> 0,0478 2
.0438 / .0518 .0466 / .0566 0,0516 2,156 18
19 0,0418 1,75
.0378 / .0458 .0406 / .0506 0,0456 1,906 19
20 0,0359 1,5
.0329 / .0389 .0356 / .0436 0,0396 1,656 20
21 0329″ sdnum=»1033;»> 0,0329 1,375
.0299 / .0359 .0326 / .0406 0,0366 1,531 21
22 0,0299 1,25
.0269 / .0329 .0296 / .0376 0,0336 1.406 22
23 0,0269 1,125
.0239 / .0299 .0266 / .0346 0,0306 1.281 23
24 0239″ sdnum=»1033;»> 0,0239 1
.0209 / .0269 .0236 / .0316 0,0276 1,156 24
25 0,0209 0,875
.0179 / .0239 .0207 / .0287 0,0247 1.031 25
26 0,0179 0,75
.0159 / .0199 .0187 / .0247 0,0217 0,906 26
27 0164″ sdnum=»1033;»> 0,0164 0,688
.0144 / .0184 .0172 / .0232 0,0202 0,814 27
28 0,0149 0,625
.0129 / .0169 .0157 / .0217 0,0187 0,781 28
29



.0142 / .0202 0,0172 0,719 29
30



.

Рубрики

Leave a Comment

Ваш адрес email не будет опубликован. Обязательные поля помечены *

2024 © Все права защищены.
