декоративный короб из гипсокартона, технология сборки короба на потолке, монтаж каркаса для короба

Короб из гипсокартона на потолке часто применяется не только, как интерьерная конструкция, но и в большинстве случаев, как чисто техническая. Например, короб из гипсокартона на потолке необходим для установки точечных светильников. С его помощью можно скрыть различные коммуникации, например, вентиляцию или электропроводку. Основным достоинством короба из гипсокартона является простота сборки, что позволяет сделать его своими руками без особых затруднений.

Содержание

Конструкция потолочного короба из гипсокартона Монтаж каркаса под короб Способы создания ребра короба Зашивка короба, шпаклевка

Конструкция потолочного короба из гипсокартона

Конструктивно короб из гипсокартона на потолке представляет собой металлический каркас обшитый гипсокартонном. Поэтому фактически основная работа при создании короба заключена в создании каркаса.

Рис. 1. Короб состоит из каркаса, обшитого гипсокартоном. Каркас изготавливается из направляющего (ПН) и потолочного (ПП) профилей. Основная сложность сборки каркаса — это ребро короба. Оно может изготавливаться различными способами. Для обшивки применяется гипсокартон толщиной 12.5 мм.

Для этой работы потребуются следующие инструменты: дрель или перфоратор, шуруповерт, ножницы по металлу, уровень лазерный или строительный уровень. И материалы: гипсокартона, потолочный и направляющий профиль, прямые подвесы, дюбель-гвозди, саморезы по металлу, саморезы для гипсокартона.

Монтаж каркаса под короб

Создание короба для гипсокартона на потолке начинают с того, что отмечают линию прохождения короба на стене и потолке, т.е. с разметки. Далее по этим линиям крепится направляющий профиль с помощью дюбель-гвоздей с шагом 50-60 см.

Далее необходимо согласно разметке, закрепить направляющий профиль к стенам.

Рис.

2. Основу короба изготавливают из направляющего профиля (ПН-профиль). Его закрепляют на стене и потолке с помощью дюбель-гвоздей. Следующий этап — это создание внешнего ребра.

Способы создания ребра короба

Теперь самый сложный этап — это устройство ребра короба и горизонтальных направляющих. Существует много вариантов для формирования ребра короба из гипсокартона на потолке, для наглядности рассмотрим два, на мой взгляд, наиболее простые в реализации. Основная проблема создания ребра заключена в том, чтобы установить поперечины таким образом, чтобы крепеж не мешал монтажу гипсокартона.

Первый вариант — это составное ребро. Оно изготавливается из двух направляющих профилей. Для этого берут два направляющих профиля равной длины и соединяют их между собой как показано на рисунке. Следует отметить, что длина ребра должна быть равна длине короба из гипсокартона.

Рис.3. Часто используется составное ребро, состоящее из направляющих профилей, соединенных как показано на рисунке.

Такая конструкция удобна для крепления поперечных профилей.

После чего устанавливают получившуюся конструкцию на место.

Рис.4. Собранную конструкцию из поперечных профилей устанавливают на место и закрепляют к настенным профилям саморезами с шайбой. Вместо саморезов можно использовать просекатель для гипсокартонных профилей.

Далее из потолочного профиля нарезают поперечины нужной длины и вставляют в паз потолочного профиля с шагом 60 см по горизонтальной и вертикальной поверхности короба. При этом для увеличения жесткости конструкции вертикальные поперечины крепятся саморезами к ребру короба.

Рис.5. Заключительный этап — это установка горизонтальных и вертикальных поперечных профилей. Для поперечных профилей используют потолочный профиль. Он крепится саморезами или с помощью просекателя. Сборка каркаса завершена и можно подшивать гипсокартон. Такая конструкция используется если короб имеет не большие размеры (до 50х50 см) и сечение близкое к квадрату.

Достоинством данного метода является то, что не требуется лишний крепеж, который мог бы помешать монтажу гипсокартона. Недостаток — это лишний расход профилей.

В целях снижения расхода профиля может применяться другой способ формирования ребра. В этом способе ребро формируется из направляющего профиля, без каких-либо модификаций.

Рис.6. Ребро короба может быть изготовлено из одиночного направляющего профиля. В этом случае профиль устанавливается на место и закрепляется к настенным профилям.

Далее устанавливаются горизонтальные поперечины и закрепляются к ребру. Так же они дополнительно крепятся к потолку с помощью подвесов.

Рис.7. Для повышения прочности каркаса устанавливаются горизонтальные поперечины из потолочного профиля. Они в свою очередь дополнительно закрепляются подвесами. Такая конструкция применяется если короб имеет значительную ширину и малую высоту, например, для установки точечных светильников.

Такая конструкция оправдана, если высота короба не большая, в этом случае отпадает потребность в вертикальных направляющих, за исключением мест стыка листов гипсокартона.

Рис.8. Вместо подвесов может применяться потолочный профиль. Это оправдано в том случае если высота короба более 10 см, либо в коробе создается карниз для контурной подсветки потолка.

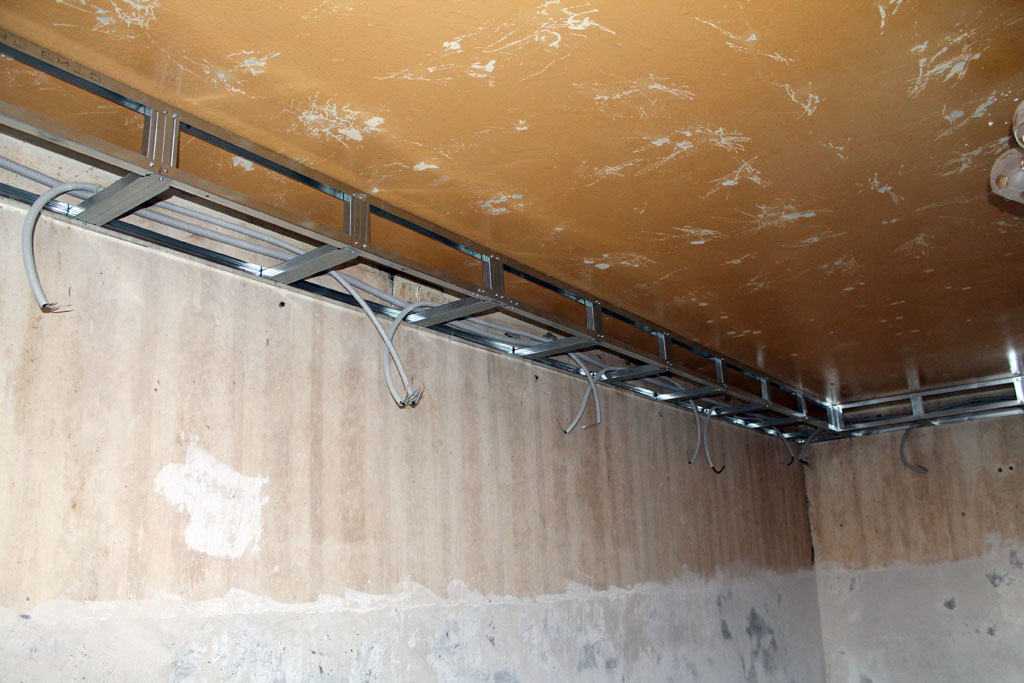

После того как каркас собран можно приступить к прокладке коммуникаций и последующей облицовкой короба гипсокартоном.

Листы ГКЛ крепятся к каркасу саморезами с шагом порядка 15см.

Зашивка короба, шпаклевка

Следующий этап — это отделка короба. Сначала шпаклюются саморезы, одновременно с этим можно установить потолочный плинтус. Так же на этом этапе оформляется ребро короба для этого применяется специальный уголок. Он примазывается к коробу с помощью финишной шпаклевки.

Рис.9. Собранный короб покрывают финишной шпаклевкой. Для получения ровного ребра необходимо использовать металлический уголок. После высыхания шпаклевка шлифуется и можно приступать к финишной отделке.

Последний этап — это покрытие короба финишной шпаклевкой и шлифовка. Ну а далее это финишная отделка и установка светильников.

Мы рассмотрели устройство короба из гипсокартона, который может применяться для прокладки коммуникаций или установки точечных светильников. Наибольшую сложность составляет сборка внешнего ребра. Существует несколько вариантов его конструкции. Если короб не большой или имеет сечение близкое к квадратному, то применяют составную конструкцию. Если короб имеет большую ширину и малую высоту, то наилучший вариант — это конструкция с подвесами. Однако вне зависимости от выбранной конструкции сборка короба очень проста и ее легко выполнить своими руками без применения специального инструмента.

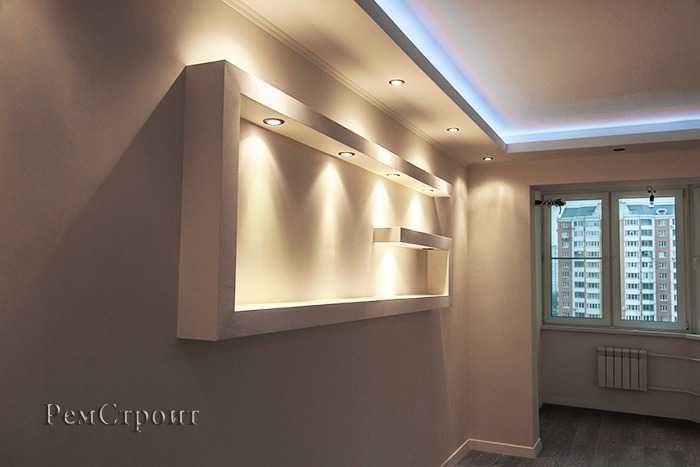

В заключение несколько дизайнерских решений потолочных коробов из гипсокартона, которые могут быть изготовлены по технологии описанной в этой статье.

Рис.10.

Рис.11.

Рис.12.

Рис.13.

Рис.14.

Рис.15.

Рис.16.

Рис.17.

Рис.18.

Рис.19.

Рис.20.

Рис.21.

Рис.22.

Рис.23.

Рис.24.

Рис.25.

Рис.26.

Рис.27.

Гипсокартонный короб на потолке: как его смонтировать и оснастить светильниками

Фото: Saros Design

Если вы хотите оснастить квартиру по последнему слову техники, то вряд ли сможете обойтись без системы канального кондиционирования. А если к тому же следите за интерьерной модой, то захотите скрыть карнизы для штор и оборудовать некоторые комнаты встроенными точечными лампами, направленный свет которых обеспечит уют и зрительный комфорт.

Чтобы реализовать подобные проекты, нужна ниша глубиной 60–150 мм, создать которую в квартире можно, только опустив потолок — во всей комнате или локально. Первое решение вряд ли подходит для типового жилья, где высота потолка не превышает 270 см. Целесообразнее собрать каркасный короб, который практически не изменит пропорции помещения.

Когда монтировать короб

Гипсокартонный короб устраивают после окончания основных мокрых процессов — возведения кладочных перегородок, заливки стяжки пола, оштукатуривания стен и потолков. Дело в том, что гипсокартонные листы набирают влагу из воздуха и немного увеличиваются в размерах, что влечёт за собой риск вздутия поверхностей, а после высыхания на стыках могут появиться трещины. Финишное шпаклевание потолка можно провести как до, так и после сборки короба.

Потолок
Делаем потолок из гипсокартона своими руками: подробная инструкция от выбора материала до монтажа

Как устанавливать светильники

Для монтажа современных точечных светильников со светодиодными лампочками требуется отнести потолок от перекрытия всего на 60–100 мм, с лампами накаливания — на 80–120 мм. Над потолками из гипсокартона электропроводку ведут в гибком рукаве или коробе из самозатухающего ПВХ либо используют кабель с маркировкой, содержащей аббревиатуру «нг» (в негорючей изоляции, не выделяющий при горении ядовитых газов). При этом незакреплённый провод допускается располагать по кратчайшему пути. Соединение проводов скруткой недопустимо — проследите, чтобы монтажники задействовали клеммные зажимы.

Монтаж потолочного короба

фото

Пользуясь рулеткой и уровнем, на стены и потолок нанесли разметку. Фото: Владимир Григорьев/Burda Media

Направляющие прикрепили анкер-клиньями, которые располагали с шагом не более 400 мм. Фото: Владимир Григорьев/Burda Media

Фото: Владимир Григорьев/Burda Media

Каркас собирали с помощью самосверлящих шурупов. Фото: Владимир Григорьев/Burda Media

Гипсокартон прикрепили саморезами с шагом не более 250 мм, используя насадку с ограничителем глубины завинчивания. Фото: Владимир Григорьев/Burda Media

Фото: Владимир Григорьев/Burda Media

Короб украсили полиуретановыми карнизами. Фото: Владимир Григорьев/Burda Media

Отверстия под светильники проделали дрелью с насадкой-коронкой. Фото: Владимир Григорьев/Burda Media

Проводку к шести светодиодным светильникам вели кабелем ВВГнг(А)-FRLS 2 ×1,5. Фото: Владимир Григорьев/Burda Media

Установили светильники и проверили их работу. Фото: Владимир Григорьев/Burda Media

Какие материалы использовать

Каркас короба собирают из П-образных направляющих и несущих профилей со стенками толщиной не менее 0,55 мм.

Для обшивки подойдут ГКЛ толщиной 10,5 и 12,5 мм; второй вариант предпочтителен, так как конструкция получится более жёсткой и прочной. Если короб монтируется в кухне, нужно приобрести влагостойкие листы (ГКЛВ), а в качестве покрытия выбрать паронепроницаемую краску, например акриловую. Для ванной лучше подойдут специальные листовые материалы на цементной основе.

Как крепить каркас к перекрытию

Согласно СП 2.13130.2012, предел огнестойкости узлов крепления должен быть не ниже предела огнестойкости стыкуемых конструкций, поэтому допускается использовать только металлический крепёж — распорные дюбели с шурупами или анкер-клинья. Вторые обеспечивают более высокую скорость монтажа, но не прощают ошибок: вытащить забитый клин практически невозможно. Дюбель-гвозди для крепления непригодны из-за шляпки малого диаметра, которой легко пробить стенку профиля насквозь.

Внутри потолочных коробов нельзя прокладывать трубы с жидкостями и горючими газами, а каналы для подачи охлаждённого воздуха следует утеплить во избежание выпадения конденсата.

Фото: Saros Design

Как отделать короб

После окончания сборки швы листов расшивают (если заранее не были сняты фаски с кромок) и затирают гипсово-полимерной шпаклёвкой, например «КНАУФ-Унифлот», с армированием бумажной лентой. Через сутки наносят сплошной слой гипсовой шпаклёвки и шлифуют поверхности.

Чтобы сделать облик короба более декоративным, на его боковые стенки можно наклеить широкие «лепные» карнизы из вспененного полиуретана. Для финишной отделки конструкции подойдёт любая интерьерная краска.

монтаж короба с подсветкой своими руками, высота, размеры, инструкция

Содержание:

Где используют навесные потолки
Плюсы гипсокартонных многоуровневых потолков
Свойства гипсокартона
Как правильно выбрать
Типы гипсокартона
— Обычный
— Влагостойкий (ГКЛВ)
— Огнестойкий (ГКЛО)
— ГКЛВО (универсальный)
Из чего состоит короб
Основные моменты крепления гипсокартона
Что понадобится в ходе работы
Подготовка к работе
Как правильно установить каркас
Что включает последний этап отделки
Дизайнерские идеи
Видео

Начиная ремонт, следует заранее продумать, какие должны быть потолки. Когда человек заходит в комнату, то сразу обращает внимание на них. Потолки создадут «изюминку» интерьеру, внесут новые краски в дизайн помещения. В прошлом люди массово красили их в белый цвет, не оставляя место для полета фантазии, и оригинальности. Новая мода в дизайне помещений – это разнообразные натяжные потолки, а также создание специальных конструкций из гипсокартона.

Где используют навесные потолки

Многие задаются вопросом, уместны ли данные конструкции в квартире. Потолочный короб из гипсокартона используется в помещениях любого формата: отлично смотрятся в квартире, и в частном доме. Короб из гипсокартона на потолке на кухне создаст определенный шарм, придаст помещению современный вид. Офисные помещения также используют данные конструкции. Возможности для ремонта стали безграничными с тех пор, как появились «навесные ниши». Некоторые не хотят прибегать к помощи специалистов, и сами делают потолки данного вида.

Плюсы гипсокартонных многоуровневых потолков

Когда дома начинается ремонт, люди задумываются, стоит ли делать новый модный потолок, или освежить покраской старый. Стоит детально изучить многоуровневые потолки, у них есть свои плюсы:

Возможность создать многоуровневое решение, которое станет центром внимания после ремонта. Короб на потолке из гипсокартона с подсветкой стал одним из модных решений дизайнеров в этом сезоне.
Удобен монтаж потолочных коробов из гипсокартона, так как материал легко обрабатывается, и монтируется.
Короб – это практичная конструкция, он позволяет разместить на потолке максимальное количество приборов освещения. Лампы можно устанавливать разного предназначения, и разной мощности.
Установка искомой конструкции помогает скрыть явные потолочные неровности. Дефекты исчезают под потолком, который не стыдно демонстрировать гостям.
Появляется возможность провести вентиляцию, скрыв все комплектующие в коробе. Также под ним остаются трубы, элементы от вытяжки.
Некоторые граждане предпочитают рельефный дизайн, с натяжными потолками это становится возможным.
Короб позволяет осуществить зонирование помещения.

Свойства гипсокартона

Гипсокартон используют в своем интерьере люди, которым важна экологическая чистота используемой продукции. Данный материал неоднократно проходил проверки, и имеет сертификаты. Он хорошо гнется, отлично подходит для создания специальных изгибов, и рельефов. Можно осуществить монтаж короба из гипсокартона на потолке своими руками.

Гипсокартон хорошо взаимодействует с другими материалами. Поверх него допускается нанесение штукатурки, в некоторых моментах используется шпатлевка. Он хорошо держит плитку, а также подходит для оклеивания обоями.

Как правильно выбрать

Чтобы задуманный проект получился идеальным, стоит с особым вниманием подойти к вопросу выбора гипсокартона. Следует рассмотреть четыре варианты гипсокартонных листов

Типы гипсокартона

Обычный

Базовый тип, он используется для ремонта больших помещений, например, офисов. Также применяется в бытовых помещениях. Лист обычно серого цвета, должен быть использован при нормальной влажности, и температуре, не выше средней нормы. Маркируется синим цветом.

Влагостойкий (ГКЛВ)

Материал разработан по специальным технологиям, в него добавлены гранулы из силикона, и вещества для борьбы с грибком. Гипс с каждой стороны покрывают картоном, который нейтрален к большой влажности. Данный материал хорошо применять при строительстве бассейнов, бань. Он подходит для отделки кухни, ванной комнаты. Листы его зеленого цвета, с синими надписями.

Огнестойкий (ГКЛО)

Явным плюсом данного типа является устойчивость к возгоранию. Такой эффект обеспечивается за счет добавления армирующего вещества, которое повышает сопротивление к открытому огню. Используется в шахтах вентиляции. Также уместен на чердаках. Маркируется красным, а сам лист – серый.

ГКЛВО (универсальный)

Универсальный тип, который сочетает в себе характеристики влагостойкого и огнестойкого материала. Он широко используется в промышленности, в зданиях из него делают различные конструкции.

После того как покупатель определяется с типом гипсокартона, ему нужно определиться с размером покупки. Материал может иметь стандартную длину, она обычно варьируется от 2,5 метров, до 3 метров. Ширина чаще всего не превосходит 1,2 метра. Бывают различия по толщине листа. Она может быть 6 мм, или 9 мм. Часто используют максимальную толщину – 12,5 мм. Такими листами обшивают потолки. Высота короба из гипсокартона на потолке обычно подбирается под каждый заказ индивидуально. Чтобы поверхность стала ровной, в нижнем слое используют тонкие листы.

Из чего состоит короб

Чтобы сделать короб из гипсокартона на потолке своими руками, необходимо знать из чего он состоит, как крепится. Чтобы материал лучше держался, его лучше крепить на решетку из металла. Получается легкая конструкция, ее просто собрать самому. Можно прикрепить гипсокартон на деревянные рейки. Данный вариант может быть недолговечный, за счет слабой прочности. Нужно учесть, что древесина может под воздействием температуры сместиться в сторону вместе с каркасом, а также со временем сгнить.

Надежное изделие получится, если использовать металлический профиль. Оцинкованный материал не подвержен коррозии, существует два вида профиля: основной, и направляющий.

Основной фиксирует панели из гипсокартона, он устанавливается в горизонтальный направляющий, они имеют форму буквы «П». Основные профили имеют загнутые края, что делает их похожими на букву «С».

Чтобы создать каркас для навесного потолка берут основной профиль, его длина от 3 до 4 метров. Размер листа 28 на 27 мм. Горизонтальный профиль используют в роли направляющего.

Для создания криволинейного каркаса берут изогнутый профиль, его же используют для арочных форм.

Чтобы собрать короб из гипрока на потолке необходимо приобрести соединитель. Он двухуровневый, берется для фиксирования элементов, которые идут перпендикулярно друг другу. В комплектующих элементах существует термин «краб», им обозначаются одноуровневые соединители. Они объединяют и фиксируют части на одинаковом уровне. Крепятся они обычно саморезами, иногда защелками.

Для сборки короба из гипсокартона на потолке необходим прямой подвес. Его можно зафиксировать парой саморезов. Он крепится непосредственно к потолку.
Как правило, несущее основание с профилем соединяет анкерный подвес. Так как в модуле имеется пружина, то его используют для увеличения длины подвеса. Он растягивается от 25 до 100 см. Стоит взять также продольный соединитель. Его функция заключается в удлинении элемента профиля. Некоторые заменяют «краб» простым угловым соединителем.

Основные моменты крепления гипсокартона

Если изучить технику сбора короба, то данная работа окажется легкой. Важно учесть основные моменты:

Следует работать только на ровной поверхности, если есть дефекты, то их придется устранить. Можно предварительно отштукатурить потолок.
Каркас нужно собирать только из качественного профиля. Он должен быть оцинкованным, без белых пятен.
Если рядом проходят водопроводная система, то стоит отступить между профилями побольше. Такие действия нужны для того, чтобы не перегревать каркас. Тогда его элементы не будут расширяться.
Стоит сразу подумать о доступе к трубам.

Если человек хочет класть плитку поверх короба, то нужно закрепить саморезы ближе к стене. Чтобы не закрывать плиткой крепежи, можно использовать специальный плинтус, который легко снять.
При наличии деревянного потолка нельзя крепить гипсокартон клеем. Дерево от влаги расширяется, после высыхания приходит в первоначальную форму. На поверхности со временем возникнут трещины, что негативно скажется на форме короба.
Если человек хочет просто выровнять потолок, то он может приклеить гипсокартон, минуя этап создания каркаса. В данном случае допускается применение клея, различных мастик. Чтобы хорошо выполнить работу, нужно добиться гладко поверхности.

Что понадобится в ходе работы

Чтобы начать работу следует подготовить материалы:

Гипсокартон – он продается в листах. Чтобы выбрать подходящий, нужно учитывать в каком помещении он будет использоваться. Важны температурные факторы при использовании.
Профили. Важно посчитать необходимое количество направляющих, а также несущих элементов.
Понадобится грунтовка. Не стоит забывать о гипсовой шпаклевке.

Чтобы смонтировать короб под натяжной потолок своими руками понадобятся инструменты:

Кронштейны, пригодятся также соединители «крабы».
Нужно правильно подобрать фиксирующие элементы, купить дюбеля и саморезы.
Стоит проверить, есть ли под руками ножницы по металлу, пассатижи. Должен быть в наличии строительный нож.
Следует купить сетку, укрепляющую швы.

Важным моментом при расчете необходимого количества листов искомого материала является то, что нужно брать с запасом от 3 до 5%.

Подготовка к работе

Для того чтобы собрать короб для подвесного потолка, нужно разобраться в чертежах и схемах крепления. Первоначально следует задать толщину гипсокартона, а также высоту будущего короба. Нужно понимать, какой он будет глубины.

Если короб из гипса на потолке планируется перед установкой натяжных потолков, то поверхность можно не ровнять. В случае, когда человек собирается готовить потолки под покраску, то ему придется потрудиться.

Первым шагом станет удаление прошлого покрытия. Если была побелка на меловой основе, то придется намочить слой водой, и аккуратно снять его инструментом. Оставшийся слой оттирают тряпкой.

Если потолок штукатурили давно, и он осыпается, то старый слой необходимо удалить.

Следующим шагом используется грунтовка, последовательно наносят два тонких слоя. У некоторых остаются трещины, их заделывают армирующей сеткой. После этого наносят шпаклевку. Необходимо время, чтобы потолок полностью высох. Когда поверхность готова к дальнейшей работе, в ход идет наждачная бумага. Ей несколько раз «проходятся» по потолку. После наносят грунтовку, которая проникает глубоко в слои.

Последним этапом идет нанесения финишного слоя шпаклевки.

Как правильно установить каркас

Чтобы получилось ровное основание, можно сначала сконструировать шаблон на полу, после чего скопировать его на потолок. Раскладывается профиль, поле чего последовательно он соединяется шурупами. С помощь. Перфоратора делаются отверстия на потолке под дюбеля. Подвесы режутся, и устанавливаются на предварительно поставленные направляющие. Конструкция крепится саморезами.

При создании нижней части короба особое внимание уделяется прокладке электрических проводов, монтажу проводки. Высота короба на потолке должна учитывать закладку проводов.

Следующим этапом начинается обшивка гипсокартоном. Листы режут согласно параметрам короба. Обшивается горизонтальная поверхность, после чего переходят к вертикальной. Элементы фиксируют саморезами, при этом учитывают, что нельзя оставлять выступающие «шляпки» в зоне видимости.

Что включает последний этап отделки

Когда закончились работы по монтажу можно приступать к следующему этапу- грунтованию. Он необходим для лучшей сцепки с поверхностью. Для маскировки углов и швов используют шпаклевку. На стыках ей «проходят» в два слоя, после чего обрабатывают наждачной бумагой.

После ликвидации строительной пыли начинают монтировать приборы освещения.

Дизайнерские идеи

Современные дизайнеры предлагают множество идей коробов. Ярким вариантом станет подсветка на потолке. Она выгодно подчеркивает рисунки на стенах, искусственные ниши. Комната визуально расширяется. Игра со светом помогает добавить уюта с помощью мягкого света.

В некоторых случаях короб удачно маскирует карнизы.

Как сделать короб из гипсокартона своими руками

Применение термина «короб» к конструкциям из гипсокартона не совсем правильно, но получило широкое распространение среди специалистов по внутренней отделке. Более подходящим названием для ГКЛ изделия, расположенного в районе стыка стены с потолком, было бы «фальш-балка». Для вертикальной конструкции скрывающей трубы в санузле уместней «фальш-колонна», но гораздо проще и привычней называть подобные сооружения коробом.

Рассмотрим процесс изготовления своими руками, на примере ГКЛ короба, скрывающего систему принудительной вентиляции, которую установили на нашей кухне.

Перед своим отъездом монтажники вентиляции оставили мне упаковку гофры диаметром 110 мм., рулон фольгированного скотча и свои напутствия относительно особенностей крепления диффузоров. Да, еще коробочку 100 штук металлических анкеров — красивых и блестящих. Когда я приступил к изготовлению короба, было ощущение, что хоть и делаю для себя, но не бесплатно, а за анкеры…

На самом деле вещь незаменимая в определенных случаях. Хорошо держат и легко завинчиваются с помощью молотка, но в изделиях из гипсокартона практически не применяются. Но что то я отвлекся, нас же интересует какие материалы понадобятся для качественного изготовления короба.

Необходимые материалы

В отличие от традиционных конструкций, таких как обшивка стен, обшивка потолка и изготовление перегородки, для конструкции короба основным расходным материалом являются направляющие ППН 27/28 мм.

Например, необходимо выполнить монтаж ГКЛ короба длиной 2,5 метра, с размерами граней 20 и 30 см. Нам понадобится направляющих (4 x 2,5) + (0,2 x 2) + (0.3 x 2) = 11 метров. Стоек, то есть профиля ПП 60/27 мм., в зависимости от проектного шага — от 4 до 5 метров. Очевидно что соотношение количества направляющих и стоек здесь совершенно иное.

По использованию гипсокартона требования практически такие же как и для других конструкций — качественный материал известных производителей, в первую очередь Giproc и Knauf. Единственный плюс и экономия заключается в возможности использовать в конструкции короба обрезков ГКЛ, часто остающиеся при зашивке стен и потолка.

Разметка

При проектировании короба на кухне, приходится отталкиваться от внешних габаритов вытяжки, точнее самых массивных ее частей — глушителя и двигателя.

Находим нижнюю точку и переносим уровнем на стену. Наиболее удаленную от стены часть проецируем на потолок. Для этого, держа строительный уровень вертикально, прижимаем его плоскостью к выступающей части конструкции, а торец уровня к потолку. Найдя вертикальное положение по показанию пузырька воздуха, отмечаем на потолке точку.

Через точку на стене очерчиваем линию горизонта. С потолком немного сложнее, так как необходимо заранее думать о кухонной мебели, то есть выдержать угол в 90 градусов между стенами.

Все длинные прямые линии удобней размечать с помощью малярного шнура (отбивки). Желательно при проведении комплексного ремонта иметь в наличии 2 штуки с краской (продается отдельно) синего и красного цвета так как на различных поверхностях лучше будет видна линия одного из этих цветов. К примеру красный цвет виден чуть лучше синего практически везде, кроме открытой кирпичной кладки.

Установка направляющих

После разметки закрепляем направляющие по всем линиям, образующимся при пересечении плоскостей (короба и трех стен) .

Закреплять профиль необходимо с разумной достаточностью, то есть с шагом около 300 мм. Для крепления используются пластиковые дюбеля диаметром 6 мм. и черные саморезы по дереву диаметром 3,5 мм., длиной 41 или 51 мм.

Обратите внимание, как направляющие задают положение граней короба, а точнее на взаимное расположение вертикальной и горизонтальной части профиля. На фото внизу видно, что в углу профили сходятся таким образом, что вертикальный фрагмент является «завершающим», то есть именно он достигает вершины угла.

Важно выполнить подобное расположение на двух противолежащих стенах помещения где монтируется короб.

Сборка и крепление полки

Следующее действие это сборка так называемой «полки». Она служит для формирования внешнего угла будущего короба, а также для удобного и жесткого крепления перемычек. Собирается она довольно просто — необходимо замерить точное расстояние межу двумя стенами, между точками, в которых полка будет закреплена.

Отрезаем две направляющие, на 5 мм. короче полученного размера. Сборку производим на полу, уложив одну направляющую как букву «П» повернутую на бок, а вторую положив на нее сверху, как «П» перевернутую вверх ногами. Прокручиваем саморезами 4,2 на 16 мм (пресс шайба) с шагом 200 — 300 мм.

Собирая «полку», обратите внимание на точное совмещение двух граней — они должны образовывать единую плоскость. Добиться этого сразу бывает затруднительно из-за особенностей вхождения в металл прессшайбы. Поэтому соединение двух направляющих лучше начинать с фиксации двух концов, затем закрепляем центр.

Расстояние между центральным саморезом и находящимся на краю делим примерно пополам и фиксируем.

Продолжаем соединять до получения ровной, хорошо закрепленной конструкции.

Следующий шаг в сборке короба из гипсокартона — подвешивание «полки». Эту операцию рекомендуются проводить вдвоем. Сперва необходимо прихватить полку к направляющим расположенным на стене с помощью просекателя. Если длинна короба (а значит и полки) не превышает трех метров, то можно не бояться провисания и деформации при креплении сначала только за концы.

При большей длине конструкции необходимо заранее закрепить вертикальную перемычку и фиксировать сразу к трем точкам. Конечно речь идет о предварительном креплении, так сказать, чтобы отпустить и ничего не полетело вниз.

Монтаж перемычек

Теперь размечаем места расположения вертикальных и горизонтальных перемычек. В идеале шаг между ними 400 мм. Но такой элемент как короб зачастую носит не только декоративный характер, а служит местом крепления освещения и вентиляции. Поэтому в первую очередь отмечаем где будут расположены выходы различных коммуникаций и вносим коррективы в положение перемычек.

Например, при устройстве каркаса короба, закрывающего систему принудительной вытяжки, я столкнулся с необходимостью вывода двух диффузоров и двух лючков, обеспечивающих доступ к обслуживанию системы. Понятно что в этом случае соблюсти последовательность перемычек с одним шагом не удастся. Когда нет никаких преград, это выглядит так;

Мне приходилось отступать от ровного шага между стойками:

На что следует обратить внимание при определении позиций расположения элементов каркаса. Наличие металла усиливает конструкцию, в первую очередь в месте своего расположения. Любые вырезы в гипсокартоне, а также монтаж светильников, напротив ослабляют жесткость.

Поэтому желательно сдвигать, либо ставить дополнительные перемычки в непосредственной близости от мест повышенной нагрузки. В случае с лючками профиль монтируется в качестве обрамления, как минимум с двух сторон от вырезаемого прямоугольника. По саморезам видно где расположены горизонтальные стойки.

Обшивка короба гипсокартоном это заключительная операция монтажа. Наставив необходимое количество стоек их еще нужно закрепить, причем выполнить это так, что бы полка (ребро или внешний край каркаса) образовывала четкую, прямую линию.

Выравнивание металлокаркаса

Существуют несколько вариантов выставления каркаса. В любом из этих вариантов предполагается что полка уже закреплена на концах, а ее центр зафиксирован одной из центральных стоек примерно в уровень (то есть «на глаз»). При этом все стойки отрезаны такой длины, что позволяют полке немного «гулять» в процессе поиска необходимого положения. То есть все стойки изначально необходимо нарезать на 10-15 мм. меньше точного расстояния и аккуратно обрабатывать ножницами и пассатижами резанный край.

Способ 1

При начальной разметке использовался гидроуровень, значит концы полки находятся в одной горизонтальной плоскости. Для построения геометрически правильного короба достаточно закрепить стойки так, что бы полка выпрямилась. В качестве инструмента используем правИло и здесь так же удобней и я бы сказал обязательно действовать вдвоем.

Прижимаем правило к полке снизу (центр правил в районе центральной стойки) и отпускаем один из саморезов держащий центральную стойку. Добиваемся отсутствия просвета между правилом и полкой на всем длине правила. Фиксируем центральную стойку уже в правильном положении.

Передвигаем правило к краю (конец правила упирается в стенку). Выставляем стойки расположенные между центральной и краем короба. С горизонтальной плоскостью каркаса поступаем аналогично, только правило прижимается не снизу, а сбоку.

Этот метод подходит если есть в наличии правило или длинный уровень, а длина короба больше имеющегося инструмента. А как быть, если в наличии правило длиной 3 метра, а между стенами где монтируется короб например 2,75 метра? Отпиливать правило это не наш метод, поэтому воспользуемся:

Способ 2

Для выставления каркаса короба достаточно иметь строительный уровень 600 — 800 мм. В районе центральной вертикальной стойки уровень прижимается снизу к полке и к направляющей закрепленной к стене. Отпускаем саморез, ловим горизонт и фиксируем саморез на место.

Проходим по всем стойкам. Для горизонтальной части короба — уровень прижимаем к потолочной направляющей и ловим вертикаль. Наша конструкция полки обладает достаточной жесткостью, поэтому получить волнистую линию на ребре короба трудно.

Способ 3

На краях полки (где она упирается в стены) непосредственно во внешнее ребро вкручиваются два самореза. Саморез должен входить во внешний угол под 45% к плоскостям профиля как биссектриса угла. С первого раза выполнить сложновато, но поможет использование предельно острого самореза небольшой длины. Можно взять 3,5*16 мм. или 3.5*25 мм. гипрок-металл.

Между саморезами натягиваем капроновую нить (шнур толщиной 0,8 — 1.0 мм.) в максимально возможном натяжении. Нить служит отличным ориентиром при позиционировании полки и дает весьма надежные результаты по конечной геометрии.

Основной момент — следите за тем, чтобы полка не касалась нити вплотную (только у саморезов). При фиксации стоек, между нитью и внешним ребром полки должен оставаться «волосяной» зазор.

По окончании процесса выставления. я настоятельно рекомендую заменить саморезы держащие стойки короба на тяговые заклёпки. Понадобится сверло по металлу 3,2 мм. (лучше покупать двусторонние, а если простые то несколько штук сразу), заклепочник — подойдет дешевый китаец и сами заклепки. Я рекомендую диаметр 3,2 мм. длиной 8-12 мм.

Последовательность действий — сперва насверливаем отверстия и заклепываем оба конца стойки и только затем выкручиваем клопы. То что заклепки будут не по центру стойки — ничего страшного.

Осталось проверить все ли уложено внутрь каркаса короба и можно зашивать гипсокартоном. Желательно прозвонить (т. е. проверить работоспособность электрической цепи), чтобы не было мучительно больно после того как гипсокартон будет зашпаклеван.

Там, где это возможно, сначала зашивается вертикальная сторона, затем горизонтальный низ. При такой последовательности гораздо удобней обрабатывать грань, так как не придется точить рубанком перевернутым вверх ногами.

При креплении гипсокартона к каркасу короба, шаг между саморезами отличается от принятого при обшивке например стен. Здесь шаг приходится делать меньше, а расход саморезов возрастает.

Старайтесь не попадать саморезами в места соединения стоек с направляющими, чтобы саморезу не приходилось прошивать двойной металл.

Короб из гипсокартона своими руками: технология и нюансы изготовления

В этой статье мы рассмотрим:
Короб из гипсокартона своими руками: особенности изготовления каркаса углового короба
Как сделать короб из гипсокартона: изготовление каркаса короба с тремя гранями
Нюансы изготовления короба из гипсокартона: делимся опытом

Короб из гипсокартона смело можно назвать основополагающим элементом, который применяется для создания различных гипсокартонных конструкций – без него не обходится дело и в процессе изготовления многоуровневых потолков, и во время создания таких декоративных элементов, как ниши, арки и прочие. В общем, освоив вопрос, как изготовить короб из гипсокартона своими руками, вы приобретаете большую часть знаний, позволяющих конструировать сложные изделия. О нем мы и поговорим в этой статье, в которой вместе с сайтом stroisovety.org подробно разберем технологию изготовления гипсокартонного короба.

Короб из гипсокартона своими руками фото

Короб из гипсокартона своими руками: особенности изготовления каркаса углового короба

Для изготовления различных гипсокартонных конструкций применяются два типа коробов – так называемые угловые, у которых от полноценного короба осталось только две грани, а также потолочные или стеновые, которые больше похожи на короб и имеют не две, а три грани. Технологии их изготовления в некоторой степени различаются, и именно поэтому мы рассмотрим их обе, но по очереди. Начнем с того, что разберемся с более простым вариантом – угловым коробом из гипсокартона.

Итак, изготовление каркаса углового короба можно представить в виде следующей последовательности работ.

Разметка. Здесь все достаточно просто – ширину необходимого короба откладываем на потолке, а длину на стене. Если это вертикальный короб, то оба габарита откладываем на стенах, образующих угол помещения. Получив две метки, чертим линии с помощью уровня. Это еще не все – теперь размечаем короб, так сказать, в объеме. Нужно найти крайние точки установки углового ребра. Для этого от краев линий, с помощью которых мы задали габариты короба, нужно опустить перпендикуляры на торцевые поверхности будущего короба – если речь идет о потолочном горизонтальном изделии, то эта операция производится на боковых стенах. Если конструируется вертикальный угловой короб, то на полу и потолке.
Дальше идет установка направляющих профилей ud. Если с разметкой вы справились, то эта работа сложной вам не покажется – по начерченным ранее линиям нужно просто закрепить профили. Делается это с помощью перфоратора и дюбелей диаметром 6мм и длиной 40мм. Просто приставляем подрезанный в размер профиль к линии, сверлим сквозь него отверстие, вставляем пробку и забиваем дюбель. Учесть здесь нужно только одно – профили желательно устанавливать с одной стороны от линии разметки.
Делаем угловой элемент. Он представляет собой свинченные воедино два направляющих профиля. Соединяются они посредством так называемых тексов (саморезы по металлу ø3,5мм и длиной 8,5мм) – устанавливаются они с шагом 150-200мм. Скрутить их нужно так, чтобы полки двух разных профилей расположились друг относительно друга под углом 90°.
Изготовление короба из гипсокартона фото
Устанавливаем угловой элемент, но для начала подрезаем его по необходимому размеру. Монтируется он просто – вставляем его в направляющие профили там, где они образовали точку пересечения. На стенах (если речь идет о коробе из гипсокартона на потолке) и на полу и потолке (если изготавливается вертикальный угловой короб). После установки угловой элемент фиксируется тексами к направляющим профилям на стенах.
На следующем этапе работ, который предусматривает решение вопроса, как сделать короб из гипсокартона, уже практически сформированное изделие усиливается ребрами жесткости. Их изготавливают из профилей cd – обрезанные по размеру перемычки вставляются одним краем в направляющую на стене, а другим в угловой элемент. Как и во всех случаях с изготовлением каркаса, ребра жесткости фиксируются с помощью тексов – с каждой стороны одной перемычки устанавливается по два крепежных изделия.
Короб из гипсокартона на потолке фото

В принципе все, можно сказать, что монтаж короба из гипсокартона почти закончен. Остается только обшить его гипсом, ошпаклевать и покрасить. Технология обшивки каркаса достаточно простая, и с ней, думаю, разберетесь самостоятельно – крепятся листы гипсокартона саморезами по металлу ø3,5мм и длиной 25мм с шагом 150-200мм.

Как сделать короб из гипсокартона: изготовление каркаса короба с тремя гранями

Как и говорилось выше, изготовление полноценного гипсокартонного короба на стене или потолке производится несколько иначе – что-то есть похожее на предыдущий процесс, а что-то в корне отличается. Рассмотрим по пунктам технологию изготовления такого короба из гипсокартона.

Разметка. Она отличается от предыдущего варианта и производится в некоторой степени легче. По сути, в месте установки короба понадобится нарисовать две параллельные прямые, которые плавно переходят на стены (в случае с потолочным изделием) или на пол и потолок (вариант вертикального стенового короба). Расстояние между параллельными линиями обуславливает ширину короба, а перпендикуляры к этим линиям, проведенные на боковых стенах, зададут высоту короба и укажут на места установки двух угловых элементов конструкции.
Установка направляющих. Здесь все точно так же, как и в предыдущем варианте короба.
Изготовление углового элемента. И здесь все точно так же, как и в случае с угловым коробом, только вместо одного подобного изделия придется изготовить два.
Установка угловых элементов. Вариант тот же, но здесь нужно учесть один небольшой нюанс – положение угловых элементов, а вернее их полок. Они должны смотреть друг на друга и на направляющий профиль. В общем, расположить их необходимо так, чтобы в них можно было установить ребра жесткости (несущие профили cd).
Дальше усиливаем каркас. И здесь все, как и в предыдущем коробе – разница заключается только в количестве граней. В нашем случае придется установить несущие профили с трех сторон короба – монтируются эти ребра жесткости с шагом 600мм.
Монтаж короба из гипсокартона фото

Вот и все, можно сказать, что короб из профилей для гипсокартона готов, и остается только правильно выполнить его обшивку.

Нюансы изготовления короба из гипсокартона: делимся опытом

Как и в любой другой работе, в процессе изготовления гипсокартонных коробов имеются свои тонкости и нюансы, не ознакомиться с которыми будет, по меньшей мере, неправильно. Их не много, но знать их просто необходимо.

Уровень – ваш лучший друг. Без него не работает ни один гипоскартонщик – проверять нужно все и вся. Каждое движение, будь то разметка или установка отдельного профиля, должны контролироваться уровнем – в противном случае получите кособокое изделие.
Если вы имеете дело с широким коробом из гипсокартона, длина ребер жесткости которого превышает 800мм, то лучше позаботиться о дополнительном их креплении – оно выполняется с помощью так называемых П-образных кронштейнов.
На эксплуатационные характеристики готового изделия оказывает влияние и правильность обшивки каркаса гипсокартоном – особое внимание нужно уделить наличию профиля за стыками отдельных фрагментов гипса. Его отсутствие приведет к неизбежному появлению трещин, даже несмотря на качество заделывания стыков. И еще – на краях гипсокартона, образующих стык, нужно снять фаску (она просто срезается ножом, обеспечивая полость для клеящей смеси).
Как делать круглый короб из гипсокартона фото

В принципе это все, что можно сказать по поводу того, как сделать короб из гипсокартона своими руками. С одной стороны технология его изготовления может показаться сложной, а с другой она очень простая. Естественно, придется немного разобраться с ней, но, поняв принцип конструирования короба, вы легко сможете применять его в процессе изготовления сложных гипсокартонных конструкций типа двух- и даже трехуровневых потолков, декоративных ниш и тому подобных изделий, применяемых в современном ремонте и отделке помещений.

Автор статьи Александр Куликов

Короб из гипсокартона

Содержание

1 Короб из гипсокартона: порядок сборки
2 Как сделать короб из гипсокартона: вентиляция на кухне
3 Необходимые инструменты и материалы
4 Сборка короба
5 Короб для скрытия труб водопровода
6 Заключние

Короб из гипсокартона

Гипсокартон – не только материал для отделки стен и потолка, он также прекрасно подходит для сборки различного рода конструкций.

Назначение собираемых конструкций может быть совершенно разнообразным, однако каждая из них будет обладать относительно высокой прочностью и жёсткостью – и все это при малом весе. Малый вес позволяет крепить подобные конструкции как на стену, так и прямо на потолок.

Рассмотрим несколько случаев, когда данный материал будет весьма кстати для решения бытовых проблем в обустройстве своего дома.

Давайте же разберемся, где может быть применен короб из гипсокартона, а также в каком порядке он собирается.

Пожалуй, одно из самых оживленных мест в доме находится на кухне. Именно поэтому немаловажным является технически верное и комфортное обустройство данного жилого помещения. Перестановка компонентов кухонного интерьера может привести к необходимости сместить бытовую технику, например плиту.

Подобные передвижения чреваты трудностями в плане обустройства систем вентиляции, водопровода и т.п. Решить проблему висящих вентиляционных труб от плиты до люка и «мозолящих глаз» труб из стены можно, собрав короб из гипсокартона своими руками.

Как сделать короб из гипсокартона: вентиляция на кухне

Короб для скрытия вентиляционной трубы

Задача сводится к созданию своеобразного прямоугольного тоннеля от вытяжки до вентиляционного люка, в который будет укладываться вытяжная труба.

Так как две стены будущего короба уже есть – это потолок и стена на кухне, то остается лишь подготовить каркас для крепления оставшихся двух, которые будут сделаны из гипсокартонных листов.

Нетрудно догадаться, что каркас из металлопрофиля будет монтироваться к стене. Размер сечения собираемого короба будет зависеть от диаметра вентиляционной трубы. Гипсокартонный тоннель будет иметь один поворот величиной в 90 град., так как труба поднимается от вытяжки вверх до самого потолка, а после укладывается вдоль потолка прямо к люку. Таким же образом производится сборка короба из гипсокартона на стене и потолке.

Необходимые инструменты и материалы

Инструмент

Чтобы качественно произвести сборку короба, понадобятся:

ножницы по металлу,
заточенный нож,
рулетка с карандашом,
шпатель,
уровень,
перфоратор,
молоток,
шуруповерт.

Что касательно материалов, то будут применяться:

ГКЛ,
потолочные (ПП) и направляющие (НП) металлические профили для сбора каркаса,
дюбеля для крепления профилей,
шпатлевка,
уплотнительная лента.

Подготовив все необходимое, приступают к выполнению работ.

Сборка короба

Первым делом производят разметку будущей конструкции. Начинают ее с потолка.

Необходимо разметить размеры так, чтобы после монтажа вентиляционный трубопровод влез в короб. Тут приходит на помощь правило: расстояние от трубы до гипсокартонных стен короба должно составлять не менее 100 мм.

Это говорит о том, что расстояние от оси трубы в 200 мм в левую и в правую сторону (если стоять лицом к стене) соответственно должен составлять 200 мм. Таким образом общая ширина коробки будет составлять 400 мм.

Отступив рассчитанное подобным образом расстояние от стены, в плоскости потолка отмечают две точки, затем соединяют их отрезком. Спроецировав эти точки на плоскость стены – проводят две параллельные линии вниз.

Монтаж короба

По линиям, отмеченным на стене, крепят необходимой длины НП дюбелями в предварительно проделанные перфоратором отверстия. Шаг крепления варьирует от 30 до 50 см.

Далее нарезают ПП длинной от стены до отмеченной ранее на потолке линии. Количество подобных отрезков ПП зависит от общей длины короба (его горизонтальной составляющей под потолком).

Стоит лишь отметить что отрезки крепятся с периодом в 40 см к профилю, закреплённому на потолке. Крепление одного профиля к другому осуществляем саморезами.

Необходимо создать ребро прямоугольного туннеля, используя НП. Именно данный профиль обозначит угол конструкции.

Крепление углового профиля и остальных элементов осуществляют при помощи отрезков ПП и саморезов по аналогии с уже выполненными операциями. По завершении проверки креплений, прочности всей конструкции – можно сказать, что каркас под короб подготовлен.

Из дополнительных операций можно отметить следующее: некоторые строители задувают пространство короба монтажной пеной, предварительно уложив туда саму вентиляционную трубу.

Обшивка каркаса

Обшивка гипсокартоном осуществляется последовательно-циклично: после каждого замера обшиваемой плоскости осуществляется нанесение ее размеров на ГКЛ, его обрезание, а затем крепление к профилям.

Каждый стык обшивки должен быть обработан шпатлевкой и лентой для швов. После того как каждая грань короба на кухне обшита и обработана шпатлевкой – ее зачищают и шлифуют мелкозернистым абразивным материалом. Дальнейшие действия на усмотрение хозяина: короб можно обклеить обоями либо покрасить.

Далее рассмотрим как сделать короб из гипсокартона для скрытия в нем труб водопровода.

Короб для скрытия труб водопровода

Инструменты и материалы для осуществления задумки понадобятся те же, что и описанные ранее.

Стоит напомнить момент – необходимо произвести косметический ремонт труб (зачистить от старой краски, нанести новую и т.п.), так как короб в дальнейшем закроет доступ к ним.

Если трубы из пластика – подобных забот не возникнет. Если же без покраски не обошлось, то сборку короба необходимо начинать только после полного высыхания красочного слоя.

Монтаж короба

Короб из ГКЛ закрепляют на силовой каркас из металлических профилей. Силовым называется такой каркас, который имеет как вертикальные, так и горизонтальные взаимно скрепленные элементы из металлопрофиля. Горизонтальные элементы конструкции монтируют с шагом в 60 см.

Предварительная разметка в данном случае производится, начиная от плоскости пола снизу-вверх. Как стало очевидно – это отличие от алгоритма сборки каркаса под вентиляцию на кухне. В остальном – большинство правил описанных для кухонного короба остаются в силе.

Линии вычерчиваются строго вертикально вверх слева и справа от трубы. Профили в плоскости пола и потолка крепятся дюбелями по вычерченным линиям к бетонной (или иной) поверхности. Далее крепятся вертикальные профили, к уже только что закреплённым горизонтальным. После идет постепенный подъем вверх с креплением оставшихся горизонтальных профилей шагом в 60 см.

Как только корпус готов – достаем нож по гипсокартону и начинам нарезку листов по снятым меркам, аналогично с вариантом на кухне, описанном выше.

Можно лишь добавить, что линии вычерчиваются на лицевой стороне ГКЛ согласно внешним размерам каждой из сторон короба.

По разметке нарезают бороздки, потом аккуратным движением кистей рук производят переламывание гипсокартона, после чего – надрез с обратной стороны.

Заключние

Короб из гипсокартона своими руками – задача давно решенная многими. Имея недорогой строительный материал, несложный строительный инструмент и желание украсить свой дом – можно создавать любого рода коробы и другие конструкции в зависимости от необходимого функционала за небольшие деньги.

26.02.2016
Гипсокартон

плоских коробок | Автоматические инструменты для обклеивания лентой

Плоские коробки | Инструменты для автоматической ленты | Инструменты Эла для тейпирования

Магазин не будет работать корректно в случае, если куки отключены.

Похоже, в вашем браузере отключен JavaScript. Для наилучшего взаимодействия с нашим сайтом обязательно включите Javascript в своем браузере.

Посмотреть как Сетка Список

Сортировать по Лучшее значение наименование товара Цена Установить нисходящее направление

Показать 12 Показать 20 Показать 32

Пункты 1-32 из 56

Страница

Вы сейчас читаете страницу 1
Страница 2
Страница Следующий

Посмотреть как Сетка Список

Сортировать по Лучшее значение наименование товара Цена Установить нисходящее направление

Показать 12 Показать 20 Показать 32

Позиции 1–32 из 56

Страница

Вы сейчас читаете страницу 1
Страница 2
Страница Следующий

Фильтр по

Производитель

Голубая линия США
Колумбия
Мастер гипсокартона
Полярная звезда
Оптимо
Платиновые инструменты для гипсокартона
Ленточный червь
ЛентаТех

Цвет

Черный
Синий
Зеленый
Золото
Серебряный

Размер

5 дюймов
7 дюймов
8 дюймов
10 дюймов
12 дюймов
14 дюймов
15 дюймов

Детали плоских коробок из гипсокартона | Инструменты для тейпирования Great Lakes

Категория Фильтр

— Любой — Узлы и комплекты Лезвия и салазки Крышка / Части крышки Детали узла резака Крепежные детали Уплотнения и прокладки

$38,99
Деталь № ФБК-10-10
Подробнее
$38,99
Деталь № ФБК-12-10
Подробнее
19,99 долларов США
Деталь № CB-9-K
Подробнее
$22,99
Деталь № KDMF-FF
Подробнее
Доставка БЕСПЛАТНО $74,99
Деталь # 10FF-ОСЬ
Подробнее
$69,99
Деталь № DM-BB10
Подробнее
Доставка БЕСПЛАТНО $74,99
Часть № 12FF-ОСЬ
Подробнее
Доставка БЕСПЛАТНО $69,99
Деталь № DM-BB12
Подробнее
Доставка БЕСПЛАТНО 29,95 долларов США
Часть № FFB-23-K
Подробнее
$5,30
Деталь № FFB-12-10
Подробнее
$17,99
Деталь № FFB-12-10K
Подробнее
$5,90
Часть № FFB-12-12
Подробнее
$18,99
Часть № FFB-12-12K
Подробнее
$18,99
Деталь № 501C7
Подробнее
$16,99
Часть № FFB-12-08K
Подробнее
4,50 доллара США
Часть № FFB-12-08
Подробнее
Доставка БЕСПЛАТНО 44,50 доллара США
Артикул № BG-01K
Подробнее
1,04 доллара США
Деталь № SHW-045
Подробнее
3,52 доллара США
Часть № FFB-21
Подробнее
3,52 доллара США
Деталь № FFB-20
Подробнее
3,05 доллара США
Деталь № FFB-19
Подробнее
Доставка БЕСПЛАТНО $5,36
Деталь № FFB-38
Подробнее
$8,84
Деталь № FFB-26
Подробнее
$8,79
Деталь № FFB-23
Подробнее
$2,49
Деталь № SHW-010
Подробнее
1,04 доллара США № по каталогу
№ по каталогу GLTT BW
Подробнее
1,59 доллара США
Деталь № SHW-040
Подробнее
4,34 доллара США
Деталь № 200001
Подробнее
$5,43
Деталь № 250001
Подробнее
29,99 долларов США
Деталь № 250001-6
Подробнее
$6,14
Деталь № 300001
Подробнее
$32,99
Часть № 300001-6
Подробнее
Доставка БЕСПЛАТНО $9,99
Деталь № 340001
Подробнее
26,99 долларов США
Часть № 200001-6
Подробнее
Доставка БЕСПЛАТНО 118,00 долларов США
Часть № FFB-37-12
Подробнее
Доставка БЕСПЛАТНО $53,88
Часть № FFB-03-12
Подробнее
$8,05
Деталь № 202044
Подробнее
Доставка БЕСПЛАТНО $108,00
Часть № FFB-37-10
Подробнее
Доставка БЕСПЛАТНО 52,84 доллара США
Часть № FFB-03-10
Подробнее
1,53 доллара США
Деталь № 202022
Подробнее
Доставка БЕСПЛАТНО 26,60 долларов США
Часть № 200026F
Подробнее
Доставка БЕСПЛАТНО 48,40 долларов США
Часть № FFB-03-08
Подробнее
Доставка БЕСПЛАТНО $34. 00
Деталь № 250026F
Подробнее
Доставка БЕСПЛАТНО 38,50 долларов США
Деталь № 300026F
Подробнее
Доставка БЕСПЛАТНО 127,45 долларов США
Деталь № 254002
Подробнее
Доставка БЕСПЛАТНО 47,25 долларов США
Часть № FFB-22-10
Подробнее
1,05 доллара США
Деталь № SHW-043
Подробнее
1,05 доллара США
Часть № 1024-114F
Подробнее
Доставка БЕСПЛАТНО 137,25 долларов США
Деталь № 304002
Подробнее
Доставка БЕСПЛАТНО 47,25 долларов США
Часть № FFB-22-10
Подробнее

Страницы

1
2
следующий ›
последний »

Наконечники для установки электрической коробки

Установка электрощитов – один из первых этапов черновых электромонтажных работ. Установка электрощитка считается легкой работой, больше похожей на столярное дело, чем на электропроводку. Но все же есть некоторые распространенные ошибки, которые часто допускают самодельщики. Следуйте этим простым советам, чтобы убедиться, что установка электрической коробки выглядит профессионально и соответствует требованиям кодекса.

01 из 07
Установите электрическую коробку между шпильками, если необходимо
Дон Николс / Getty Images
Электрические коробки обычно крепятся к стойкам по бокам для устойчивости. Независимо от того, прибиты ли они к стойкам или привинчены с помощью регулируемых скоб, ящики на стойках обычно остаются на месте в течение длительного времени.
Но иногда не всегда удается найти подходящую точку крепления к шпилькам. Как насчет между шпильками?
Использование старых электрических коробок — один из способов подвесить коробки между стойками. Старые рабочие коробки крепятся непосредственно к гипсокартону, а не к стойкам.
Вырезав прямоугольное отверстие в гипсокартоне, вы вставляете в отверстие электрическую коробку. Затем с помощью ручной отвертки Phillips или аккумуляторной дрели/шуруповерта вы поворачиваете два винта по часовой стрелке.
Вращение винтов также поворачивает два пластиковых крыла за гипсокартоном, прижимая коробку к гипсокартону. Хотя он не такой прочный, как коробка на шпильках, и иногда крылья ломаются, часто это единственный вариант, когда вы хотите, чтобы коробка находилась между шпильками.
02 из 07
Установка настенных коробок на одинаковой высоте
Ли Валлендер
Не существует четких норм и правил относительно того, как высоко следует располагать настенные выключатели или розетки. Но профессионалы придерживаются определенных стандартов для однородного вида. Какой бы стандарт вы ни выбрали, старайтесь соблюдать единообразие для всех электрических коробок. Коробки неправильной высоты пометят домашние электромонтажные работы как любительские.
Настенные выключатели
Стандартной практикой является установка настенных выключателей на высоте около 48 дюймов над полом. Но это расстояние может варьироваться от 43 до 53 дюймов, в зависимости от ваших предпочтений. Например, для помещений, используемых людьми с ограниченными физическими возможностями, требующими инвалидной коляски, может оказаться практичным меньшая высота выключателя.
Выходные коробки над полом
Обычная практика розеток – устанавливать их так, чтобы нижний край находился на высоте от 12 до 16 дюймов над полом. Это расстояние также может быть скорректировано для особых обстоятельств.
Распределительные коробки над столешницей
Для выключателей и розеток над столешницей установите их так, чтобы нижняя часть находилась примерно на 4 дюйма над поверхностью столешницы.
03 из 07
Используйте контрольную планку для гипсокартона
Ли Валлендер
В новом строительстве прикрепление полосы гипсокартона к передней поверхности стоек может служить направляющей для крепления стенных коробок. Без какой-либо направляющей может быть сложно установить коробки с надлежащим смещением, чтобы передние края электрических коробок были на одном уровне с готовой поверхностью гипсокартона.
Когда вы устанавливаете электрическую коробку, убедитесь, что она находится на одном уровне с поверхностью этой полосы гипсокартона; это гарантирует, что коробки будут на нужной глубине, когда стены будут закончены.
Большинство жилого гипсокартона имеет толщину 1/2 или 3/8 дюйма, поэтому держите под рукой несколько полос гипсокартона такой толщины, чтобы облегчить установку электрической коробки. Если вы используете другую толщину стенки (например, толщину 5/8 дюйма, необходимую для некоторых брандмауэров), убедитесь, что эталонные полоски соответствуют этой толщине.
04 из 07
Используйте измерительный язычок коробки
Пластиковые электрические коробки с гвоздями могут иметь 3/8-дюймовые измерительные выступы по бокам. Вы можете использовать их, чтобы указать, насколько далеко выдвигать электрическую коробку от лицевой стороны шпилек.
Начните с того, что рукой слегка вытолкните гвозди из коробки так, чтобы, когда вы приложите коробку к стойке, кончики гвоздей слегка вонзились в древесину. Это помогает удерживать коробку на месте во время первых двух решающих ударов молотка, когда вы вбиваете монтажные гвозди в шпильку.
05 из 07
Гвозди для молотка Осторожно
Ли Валлендер
Пластиковые электрические коробки могут быть хрупкими. При забивании коробки используйте легкие, осторожные удары, а не сильные взмахи молотком. Следите за тем, чтобы ваши удары были перпендикулярны шипу. Если вы ударите слишком сильно, вы рискуете толкнуть коробку назад по поверхности шпильки. Будьте особенно осторожны в холодную погоду: если вы ударите саму коробку при низких температурах, она может треснуть или сломаться.
06 из 07
Попеременные удары между ногтями
Ли Валлендер
Вместо того, чтобы полностью забивать один гвоздь, прежде чем переходить к следующему, лучше чередовать гвозди, забивая каждый гвоздь примерно на 1/4 дюйма каждый раз. Это предотвратит скручивание или отклонение коробки при ее прикреплении.
Некоторые электрики останавливаются перед тем, как полностью вбить монтажные гвозди в шпильки. Это позволяет легко снять коробку, если перед установкой кабеля NM необходимо изменить компоновку.
07 из 07
Использование металлических коробок для уменьшения натяжения шнура
бунчай ведмакаванд / Getty Images
В большинстве бытовых электрических коробок есть один или два легких шнура, как правило, для освещения, бытовой техники, компьютеров или зарядных устройств для телефонов. Эти тонкие шнуры очень мало нагружают розетку и электрическую коробку, поэтому в большинстве случаев подойдет даже пластиковая коробка.
Но некоторые шнуры толще и тяжелее, что создает опасную нагрузку на розетку и коробку. Шнуры сушилки подключены к розеткам 240 В, и, хотя шнуры не часто перемещаются, они создают тяжелую постоянную нагрузку на розетку.
Точно так же зарядная станция для электромобилей уровня 2 на 240 В, 40 А обычно подключается к розетке NEMA 14-50. Менее дорогие зарядные устройства для электромобилей уровня 2 не имеют настенной станции, поэтому они подключаются непосредственно к розетке. Это действие создает большую нагрузку на розетку изо дня в день. Зарядные устройства со стационарными настенными станциями с меньшей вероятностью добавят напряжения в розетку — они больше похожи на постоянно подключенные сушильные шнуры.
Для розеток на 240 В любого типа лучше использовать металлическую коробку, особенно для шнуров, которые часто снимаются и заменяются.

Электрика — Размещение розеток и распределительных коробок — Гипсокартон 5/8 дюйма

При размещении синих (нерегулируемых) розеток и распределительных коробок из ПВХ Carlon на шпильках 2×4 они имеют выступы для выравнивания, которые обеспечивают достаточную глубину для гипсокартона 1/2 дюйма. Некоторые из них были установлены с помощью вкладок.

Сейчас мы полностью переходим на гипсокартон внутри 5/8 дюйма.

Лучше всего просто совместить выступы выравнивания коробки или расширить короб еще на 1/8 дюйма до полных 5/8 дюйма. глубина?

черновая обработка гипсокартона

Если вы устанавливаете новые ящики или иным образом нуждаетесь в настройке существующих ящиков, обязательно установите их в правильное положение. Тем не менее, если существующие коробки изначально были правильно размещены, может не потребоваться дополнительная работа по переносу их на новую поверхность из гипсокартона. С 2017 г. NEC:

314. 20 Установки заподлицо.
Установки внутри или за поверхностью из бетона, плитки, гипса, гипса или другого негорючего материала, включая коробки с крышкой или лицевой панелью заподлицо, должны быть выполнены таким образом, чтобы передняя кромка коробки, гипсовое кольцо, удлинительное кольцо, или указанный удлинитель не будет отступать от готовой поверхности более чем на 6 мм (1/4 дюйма).
Установки на поверхности из дерева или другого горючего поверхностного материала, ящиков, гипсовых колец, удлинительных колец или перечисленных удлинителей должны доходить до готовой поверхности или выступать из нее.

Надлежащая опора сзади важна, особенно для таких устройств, как розетки, которые при вставке вилки испытывают усилия, вдавливаемые в стену. Лицевые панели могут сломаться, когда они призваны противостоять этим силам. В идеале гипсокартон обрезается вплотную к коробке так, чтобы на него опирались ушки бугеля устройства. Если опоры для гипсокартона недостаточно, на крепежные винты устройства следует поместить прокладки, чтобы устройство плотно держалось. Затем усилия передаются от устройства через прокладку в коробку.

Независимо от того, составляет ли отступ максимум 1/4 дюйма или что-то минимальное, например 1/16 дюйма, эта поддержка важна. Когда отступ настолько мал, что удлинительное кольцо не подходит, или когда удлинительное кольцо уменьшает зазор, но не обеспечивает плотного прилегания, лучше всего использовать прокладки на монтажных винтах.

Существует множество опций, таких как проставки, удлинители и брызговики.

В конечном итоге вы, вероятно, сэкономите больше всего денег и времени, если найдете прокладку 1/8 дюйма и поместите ее за выступы выравнивания при забивании коробок для розеток.

При установке ящиков на стойки без гипсокартона мне кажется, что укладка куска материала шириной 1,5 дюйма той же толщины, что и предполагаемая отделочная стена, напротив лицевой стороны стойки, позволит правильно расположить ящики.

Я могу себе представить, как начальник электрика слегка прикрепляет кусок гипсокартона или другого материала нужной толщины к стойке в каждом месте коробки и инструктирует установщиков, что они должны выровнять внешний край коробки с этим и оставить он на месте для снятия при прединспекционной проверке, или для официального осмотра, или даже для снятия гипсокартона.

РЕДАКТИРОВАТЬ Я также могу представить приспособление, которое будет удерживать образец отделочного материала стены у края стойки и иметь край, к которому будет подтягиваться электрическая коробка, чтобы расположить край заподлицо с внутренней частью готовой стены.

РЕДАКТИРОВАТЬ Уши на концах выступов выключателей и розеток имеют отверстия, позволяющие использовать их в качестве прокладок, через которые проходит винт. Если коробка вставлена обратно в стену, отломите ушки по насечкам и наденьте их на шурупы. Используйте один, два или более по мере необходимости, чтобы устройство плотно прилегало к коробке и занимало правильное положение относительно готовой стены.

Если коробки металлические, металлические прокладки создают электрический контакт для заземления. Если на обоих винтах устройства есть держатели для бумаги, то хотя бы один из них необходимо снять, чтобы обеспечить заземление. Устройства хорошего качества, предназначенные для использования в металлических коробках, имеют на одном конце металлическую защелку.

Пришлось сделать то же самое, когда мы выбрали огнестойкий гипсокартон толщиной 5/8 дюйма после установки таких же розеток глубиной 1/2 дюйма. Я собирался сделать прокладку, но только что обнаружил, что самый простой способ вытолкнуть их — это снять их со стены, зацепить каждый внешний язычок за отметку 5/8 дюйма на моем скоростном угольнике, а затем отметить в точке поворота. Используйте прямую линию, чтобы выровняться по шпильке. (Для будущих читателей)

Твой ответ

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя адрес электронной почты и пароль

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

Должны ли электрические коробки быть заподлицо с гипсокартоном? – Home Efficiency Guide

Если вы много работаете по дому или считаете себя любителем делать все своими руками, в какой-то момент вам может понадобиться установить или переместить электрическую коробку в стене.

Независимо от того, ремонтируете ли вы комнату или полностью перестраиваете дом, электрические коробки должны быть правильно установлены, чтобы свет горел, а электрические устройства работали после завершения работ.

Электрические коробки следует монтировать так, чтобы внешние края были заглублены не более чем на одну четверть дюйма (6 мм) от поверхности гипсокартона. Причина не в эстетике, а в том, чтобы свести к минимуму риск дугового разряда и электрического возгорания в целях безопасности.

Ознакомьтесь с портативным двухтопливным генератором Champion мощностью 4375/3500 Вт — готов для автодома! (ссылка на Amazon)

Хотя стандартный гипсокартон из гипса (наиболее распространенный материал для гипсокартона) достаточно огнестойкий, на самом деле он не является огнеупорным. (Источник: Angie’s List – Центр решений)

Таким образом, при установке электрических коробок в стены необходимо соблюдать определенные меры предосторожности, в том числе устанавливать их так, чтобы они были заподлицо с поверхностью гипсокартона. Это не только хорошая практика, но и национальный электрический стандарт США.

Следует ли устанавливать электрические коробки заподлицо с гипсокартоном?

Электрические коробки предназначены для безопасного размещения электропроводки для таких вещей, как электрические розетки и выключатели света. Они могут различаться по размеру и форме, но чаще всего конфигурируются для одного (одинарный) или двух (двойной) электрических соединений.

Таким образом, электрические коробки выполняют жизненно важную функцию по обеспечению электрической и пожарной безопасности в доме или здании. (Источник: Этот старый дом)

В соответствии со статьей 314.20 Национального электротехнического кодекса электрические коробки, которые устанавливаются в стены или потолки с поверхностными материалами, состоящими из «бетона, плитки, гипса, гипса или другого негорючего материала». должны быть расположены таким образом, чтобы передний (внешний) край коробки был утоплен не более чем на четверть дюйма.

В случае использования горючих материалов, таких как деревянные панели, края электрической коробки должны быть полностью заподлицо с поверхностью стены или потолка. (Источник: Национальная ассоциация подрядчиков по электротехнике — NECA)

Что такое Национальный электротехнический кодекс?

Национальный электротехнический кодекс (NEC) является «официальным» сводом правил для США (и большей части мира) в отношении установления и соблюдения стандартов электробезопасности. NEC охватывает практически все, что касается жилых, коммерческих и промышленных электрических приложений.

Также известный как NFPA 70, NEC публикуется Национальной ассоциацией противопожарной защиты, а обновления выпускаются каждые три года. Последней версией является NEC 2020 года, и четыре штата в США соответствующим образом обновили свои правила.

Тем не менее, подавляющее большинство штатов (31 из 50) имеют электрические коды, основанные на версии NEC 2017 года, а остальные штаты полагаются на еще более старые версии. (Источник: Национальная ассоциация противопожарной защиты — NFPA)

Как установить электрические коробки заподлицо с гипсокартоном

При установке электрических коробок они обычно крепятся к шпилькам или балкам для большей устойчивости. Этот этап работы выполняется перед установкой гипсокартона, поэтому важно правильное расположение, чтобы при установке гипсокартона края электрической коробки оказались на одном уровне с поверхностью гипсокартона.

К счастью, есть несколько простых советов и шагов, которые избавят вас от догадок при установке электрических коробок на нужной глубине стены:

Стандартная толщина гипсокартона составляет 3/8 дюйма или 1/2 дюйма (также доступны гипсокартон толщиной 1/4 дюйма и 5/8 дюйма, но это нестандартная толщина).
С установленной электрической коробкой, но еще не закрепленной на стойке или балке, возьмите кусок гипсокартона той же толщины, что и устанавливаемый, и приложите его к боковой стороне электрической коробки.
Отрегулируйте глубину электрической коробки относительно стойки или балки так, чтобы внешние края были заподлицо с куском гипсокартона, когда он прижат к боковой части коробки.
После того, как будет проверено правильное положение, вы можете приступить к постоянному креплению электрической коробки к стойке или балке.

Многие электрические коробки, доступные сегодня, поставляются со встроенными глубиномерами , поэтому вы можете быстро определить правильное положение коробки и быстро закрепить их, не выполняя дополнительный шаг измерения глубины с помощью куска гипсокартона. (Источник: Better Homes & Gardens)

Измерители глубины выпускной коробки, используемые для обеспечения правильной посадки гипсокартона.

Одна вещь, которую следует учитывать при определении надлежащей глубины электрических коробок, заключается в том, будет ли дополнительный материал наноситься поверх гипсокартона. Например, декоративная плитка, клейкие панели из искусственной плитки и подобные настенные покрытия добавят дополнительную толщину нижележащему гипсокартону.

Поэтому, если вы планируете добавить к стене дополнительный материал, края электрической коробки должны выступать дальше, чем толщина гипсокартона, чтобы учесть дополнительный материал стены.

Почему установка электрических коробок заподлицо с гипсокартоном имеет значение?

Если вам интересно, почему правильная установка электрических коробок имеет такое большое значение, то причина в том, что некачественные электромонтажные работы являются фактором, способствующим тысячам пожаров в домах каждый год, что приводит к ущербу и убыткам на миллиарды долларов и, к сожалению, к сотням летальные исходы.

Данные отрезвляют и подчеркивают постоянную потребность в жестких электрических стандартах и строгом соблюдении электрических норм.

Вот несколько цифр для размышления:

Каждый год более 50 000 пожаров вызваны проблемами с электричеством и связаны с почти 500 смертельными исходами, более 1400 травмами и материальным ущербом на сумму более 1,3 миллиарда долларов.
Третьей ведущей причиной домашних пожаров являются электрические распределительные сети.
Ежегодно более 28 000 пожаров в домах происходят из-за электрической дуги.
Неисправные электрические розетки ежегодно вызывают более 5300 пожаров.

(Источник: Международный фонд электробезопасности)

Ключевым моментом в отношении установки электрических коробок является то, что их установка заподлицо с поверхностью гипсокартона сводит к минимуму возможность искрения от проводов к основанию стены, что снижает опасность электрического возгорания.

Это особенно важно, когда для отделки стен используются легковоспламеняющиеся материалы, такие как деревянные панели или синтетические материалы, такие как наклейки из искусственной плитки, которые наносятся поверх гипсокартона.

Ваша электрическая коробка не заподлицо с гипсокартоном?

Иногда, даже если вы все делаете по инструкции, не всегда получается так, как задумано. А когда дело доходит до ремонта дома своими руками, это делают редко.

В случае с электрическими коробками, если гипсокартон поднялся и вы обнаружите, что электрическая коробка утоплена более чем на четверть дюйма, что разрешено Национальным электротехническим кодексом, нет необходимости паниковать.

Это происходит чаще, чем вы думаете.

Это случается так часто, что для таких случаев существует легкодоступное средство, известное как удлинитель электрической коробки .

Купите удлинитель электрической коробки в Интернете (ссылка на Amazon)

Этот недорогой гаджет действует как электрическая коробка, которая скользит внутри настоящей (и неправильно установленной) электрической коробки, позволяя установить ее край заподлицо с поверхностью гипсокартона, оставаясь при этом неподвижным. безопасное размещение электропроводки.

В этом видео на YouTube показано, как использовать удлинители электрических коробок:

Установка удлинителей электрических коробок для плитки или камня

Посмотреть это видео на YouTube на большом проекте. (Источник: Mike Holt — General Electrical Forum)

Заключение

Самостоятельное выполнение электромонтажных работ в вашем доме может быть безопасным и удовлетворительным, если вы привержены изучению надлежащих методов.

При планировании электрических коробок края должны быть заподлицо или не более чем на четверть дюйма утоплены в поверхность стены, чтобы гарантировать, что ваша работа соответствует нормам. Это также приведет к завершению работы, выполненной с учетом требований электробезопасности.

Связанные чтения:

Нейтральный и заземляющий провод: для чего на самом деле нужен этот белый провод

Сводка: В этой статье Брайан Китчин и Ник Эйтчисон, владельцы Drywall Nation, подробно рассматривают все доступные инструменты для отделки гипсокартона. В статье приведены сведения об использовании и цене каждого инструмента: корректировщик гвоздей, плоский ящик, загрузочный насос, угловой ящик, угловая головка, угловой ролик, автоматический конус, пылесос для сбора пыли, шлифовальный станок для гипсокартона и сваи из гипсокартона. В статье дается описание того, как каждый инструмент используется для гипсокартона, фотография используемого инструмента и советы по использованию инструментов и материалов, в том числе, сколько воды нужно добавить в шовный герметик, как использовать автоматический конусный биговальный круг. , а также когда использовать удлинители для угловых головок, промывщиков, роликов и корректировщиков.

Инструменты для гипсокартона (слева направо):

3 дюйма. Nail Spotter: Покрывает головки винтов компаундом, $300
14 дюймов. Flat Box: Для потолков с направленным светом, $340
12 дюймов. Flat Box: Нанесение второго и третьего слоев на швы, $330
8 дюймов. Угловая коробка: Работает с угловыми головками (350 долл. США за штуку) для покрытия углов, 389 долл. США
Загрузочный насос: Заполняет инструменты для обвязки компаундом, 39 долларов США. 0
Угловая головка: Сглаживает углы после склеивания и завальцовки, 350 долларов США
Угловой валик: Полностью вставляет ленту в углы, 200 долл. США
Автоматический конус: Наносит состав и ленту на швы и углы, $1300
Festool CT 36: Всасывающий пылесос, активируемый инструментом, $756
Festool Planex: Пылеулавливающая шлифовальная машина для гипсокартона, $1150
15 дюймов. до 23 дюймов. Сваи из гипсокартона: Позволяет выполнять сложные работы в пределах досягаемости, 280 долл. США

Всякий раз, когда мы видим, как профессиональные отделочники гипсокартона вручную обклеивают новый дом или пристройку, мы удивляемся, как нанявший их строитель может позволить себе терять столько времени на работе. С помощью современных инструментов — большинство из них произведены Columbia ( columbiatools. com ) — мы вдвоем можем заклеить и обработать весь участок площадью 2400 кв. футов. дом примерно за четыре с половиной дня. Та же самая работа с ручным лентопротяжным инструментом легко заняла бы в два-три раза больше времени.

Так почему же некоторые мастера по гипсокартону упорно отказываются от использования автоматических инструментов? Мы предполагаем, что их пугает кривая обучения — чтобы стать настоящим профессионалом, требуется несколько профессий — или их пугает цена установки.

Если вы не готовы тратить 3200 долларов США или больше на покупку всех инструментов сразу, вы можете значительно повысить свою эффективность с помощью пары плоских ящиков и загрузочного насоса для их наполнения, что в сумме составляет около 1300 долларов США. Во втором раунде покупок приобретите автоматический конус (1300 долларов) и угловую коробку с 3-дюймовыми. и 3-1/2 дюйма. угловые головки (750 долларов США) для отделки углов. Другой вариант — арендовать оборудование у производителей инструментов для гипсокартона.

Все автоматические инструменты для заклеивания лентой требуют разбавленного раствора для правильной работы, поэтому мы используем мокрую губку для затирки, чтобы добавить воду в легкий универсальный шовный герметик. Затем мы перемешиваем разжиженный раствор в течение нескольких минут мощной дрелью и лопаткой для бурения. Грязь для автоматического конуса получает от 5 до 6 сжатий губкой, грязь для угловых коробок получает от 4 до 5 сжатий, а грязь для плоских коробок получает от 2 до 3 сжатий.


Улучшенная лента. Несмотря на то, что она стоит больше, чем бумажная соединительная лента (5 долларов США против 2 долларов США за 250-футовый рулон), лента FibaFuse прочно склеивается и не образует пузырьков.	Просто добавьте воды. Состав должен быть разбавлен и тщательно перемешан, прежде чем вы сможете использовать его в автоматических инструментах для тейпирования.

Более быстрые повороты. При проклейке внутренних углов поверните рычаг на корпусе инструмента, чтобы развернуть колесо биговки, которое сгибает ленту и проталкивает ее в угол.

Более быстрая запись. Нагруженный соединительной лентой и разбавленным компаундом, автоматический конус может быстро проклеивать швы и углы. По мере того, как инструмент продвигается вперед, он раскатывает ленту и одновременно распределяет состав. Другой отделщик из бригады из трех человек следует за ним с ножом для обклеивания, чтобы полностью закрепить ленту и сгладить стык.

Поднимитесь выше. Регулируемые и доступные в различных вариантах высоты ходули позволяют безопасно достигать высоких потолков с помощью автоматического конуса без необходимости останавливаться и перемещать стремянку или передвижные леса.

Долго. Угловые головки, промыватели, ролики и корректоры могут быть оснащены удлинителями
для достижения высоких стен и потолков.

Большинство инструментов имеют универсальные крепления, которые делают ручки и головки взаимозаменяемыми между производителями.

Финишные слои растушевываются быстрее

Как и при ручной оклейке, стыки и углы становятся все шире при нанесении второго и третьего слоев состава. Большинство подрядчиков по гипсокартону, которые полагаются на автоматические инструменты, имеют плоские коробки и угловые головки двух или трех размеров.

Плоские коробки заполняют швы. Оснащенные тормозом, удерживающим коробку параллельно стене во время позиционирования, плоские коробки используются для покрытия и сглаживания швов. Как только коробка окажется на месте, отпустите тормоз, и коробка повернется на ручке.

Корректирующие винты. Сделано в 2-дюймовом корпусе. и 3-в. ширины, фиксаторы шурупов используются для нанесения полосы компаунда, чтобы покрыть гвозди и шурупы для гипсокартона.

Отрегулируйте поток. Эксцентриковый кулачок регулирует поток, поэтому вы можете определить количество дозируемого состава. Идея состоит в том, чтобы полностью покрыть шов без излишков и оставить гладкую поверхность без пустот.

Угловая коробка для углов. Подходит для угловых головок различных размеров, угловая коробка наносит равномерный слой состава на обе стороны внутреннего угла.

Ручная работа по-прежнему требуется. Автоматические инструменты могут выполнить большую часть работы, но вам все равно нужно знать, как использовать ручные инструменты для угловых швов, ремонта и труднодоступных мест, таких как это встроенное аудио-видео оборудование.

зернистость голубая

Перед нанесением последнего слоя состава отшлифуйте стыки и углы наждачной бумагой зернистостью 150.
