Как сделать оригинальную крышу над эркером. Проекты, эскизы, варианты стропильных систем, схемы и фото кровли домов и коттеджей с эркером

Прошли столетия, и в мирное время бойницы видоизменились – стали окнами от пола до потолка, и играют теперь декоративную роль, а также позволяют впустить в дом больше солнечных лучей, что важно в нашем не слишком приветливом климате. Мода на здания с выступами появилась еще в прошлом веке, и до сих пор такое интересное архитектурное решение очень популярно в частном строительстве.

Справедливости ради стоит отметить, что возведение такого строения – недешевое удовольствие. Все дело в сложности проектирования и строительства конструкции. Что же представляет собой эркер? Это часть помещения, выступающая за пределы фасадной стены, по строению наиболее близкая к закрытому балкону с капитальными стенами, как у основного здания. Обзавестись таким украшением и дополнением для дома можно не только во время строительства, но и пристроить эркер к уже готовому зданию – причем он может быть как одноэтажный, так и многоэтажный.

Дополненный остекленным выступом дом снаружи выглядит оригинально. Внутреннее оформление также не разочаровывает: интересная планировка комнаты, к тому же помещение будет более светлым благодаря панорамным окнам. За счет эркера увеличивается полезная площадь, которую используют в качестве кабинета, зоны отдыха, оранжереи или столовой. Самым трудным в возведении такой архитектурной формы является проектирование и монтаж крыши, чаще всего имеющей сложную конфигурацию.

Устройство крыши Самое главное правило: крыша эркера должна гармонировать с крышей дома, дополняя общий стиль. Ее возведение – сложная задача, и порой застройщики с немалым опытом работы отказываются от строительства дома, имеющего в плане эркерную зону. Любая ошибка в расчетах может привести к тому, что вся конструкция станет ненадежной. Форма эркера может быть: закругленная; прямоугольная; многогранная.

Крыша строится в соответствии с формой эркера.

Она может быть многощипцовой, сложной вальмовой, иметь два или несколько скатов, также выполняют верхнюю конструкцию в виде полусферы. Часто можно встретить украшения в виде башенки, шпиля и других элементов. Возведение крыши Стропила выбираются с меньшим сечением, чем для основной крыши, так как будут принимать на себя меньшую нагрузку. Существует два конструктивных варианта: самостоятельная крыша эркера; объединенная с основной кровлей дома. Армированный пояс Первым этапом в строительстве крыши идет монтаж монолитной кольцевой конструкции из бетона с металлической сеткой-каркасом, которая должна опоясывать стены – повторять их контур. Армированный пояс служит основанием для стропильной системы – создает опору для балок, а также разгружает оконные перемычки, распределяет точечную нагрузку и усиливает всю конструкцию.

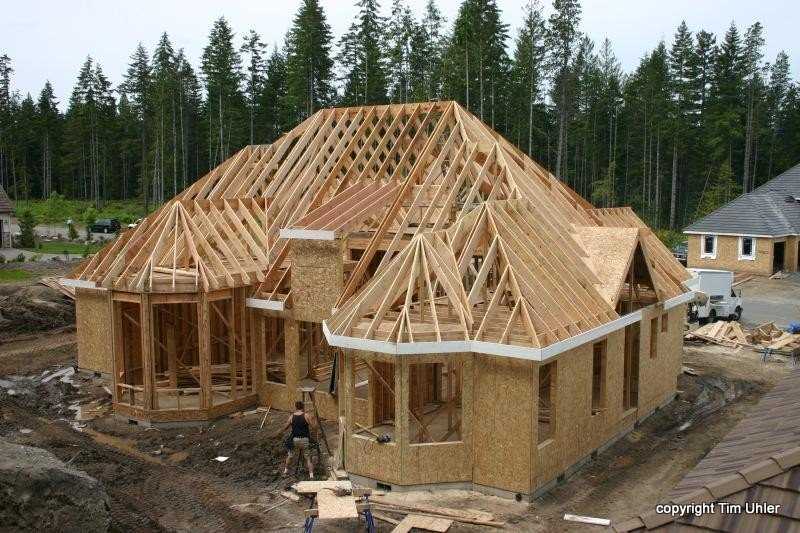

Стропильная система По периметру армопояса крепят мауэрлат. Стропильные фермы из бруса или доски, смонтированные на земле, поднимают наверх и фиксируют к коньку. Нижние части стропильных ног должны выступать за пределы стены для организации карнизного свеса. Для усиления используются вполне традиционные подстропильные балки, укосины, стойки и другие элементы.

Пропорции «скелета» крыши крайне важны для обеспечения привлекательности внешнего вида. Современная технология трехмерного моделирования существенно облегчает задачу специалистов-проектировщиков, позволяя наглядно убедиться в том, что угол наклона ската выбран правильно.

 Обучающее видео по монтажу стропил эркера:

Обрешетка Стропила покрываются гидроизоляционной пленкой, которую крепят, не натягивая слишком сильно, после чего устраивают обрешетку.

Она может быть сплошной и разреженной – в зависимости от типа кровельного покрытия: первый вариант подходит для мягких покрытий, второй – для металлочерепицы или любого другого жесткого материала. Пиломатериалы, из которых выполняется обрешетка, как и для стропильной системы, предпочтительнее хвойных пород. Кровельное покрытие Технология покрытия крыши эркера ничем не отличается от способа укладки кровельного материала на обычную верхнюю конструкцию дома. Имеет значение лишь то, будет ли крыша эркера отдельным, самостоятельным элементом или составной частью, продолжением крыши основного здания. Наиболее подходящим покрытием по внешнему виду считается черепица – как натуральная, так и мягкая битумная. К тому же, для небольшого участка с несколькими скатами и разжелобками нужно выбирать покрытие с малым количеством отходов, и черепица отвечает этим требованиям.

Крайне важно уделить особое внимание гидроизоляции ендов. Ендовые планки используют двух видов: верхняя, выполняющая декоративные функции – она закрывает неэстетичные срезы; нижняя, которая все время будет подвергаться испытанию на прочность: в теплое время по ней будет стекать вода со скатов, в холодное – будет накапливаться снег. Дополнительное использование герметика или уплотнителя повысит надежность проблемных участков. Утеплитель и пароизоляция монтируются в последнюю очередь – работы проводятся внутри помещения.

Для устройства крыши сложной формы используется множество различных крепежных деталей – металлических пластин, шпилек, саморезов, гвоздей, шурупов. Специалисты советуют не экономить на мелочах: выбрав перекаленные дешевые гвозди или саморезы, рискуем надежностью всей конструкции. Построить эркерную крышу можно своими руками: нужно тщательно подготовить проект и продумать до мелочей мероприятия по возведению. Возведенная самостоятельно или с привлечением профессиональных подрядчиков, в результате крыша над эркером долгие годы будет радовать оригинальным внешним видом и обеспечивать надежную защиту для внутреннего светлого и просторного помещения.

Решив построить дом, первым делом будущий домовладелец выбирает стиль дома. От этого зависит очень много: количество и тип строительных материалов, сложность и стоимость проекта, наконец, внешний вид дома и общее ощущение уюта. Ведь в доме предстоит жить семье, принимать там гостей, засыпать и просыпаться… И если нет уюта, если не понравился общий стиль, то как может дом стать по-настоящему родным, любимым, семейным очагом и норкой, куда приходишь в самые сложные моменты жизни?

Допустим, вы уже определились и выбрали стиль, в котором будете строить ваш будущий дом. Будет ли это постоянное место жительства или просто место, куда ваша семья планирует приезжать на выходные – это не влияет на ответственное отношение к строительству.

В последние годы всё популярнее становятся проекты домов с эркером. Устав от тесных хрущёвок с крошечными окнами, горожане тянутся к солнцу и простору. А что может быть лучше для этого, чем проекты домов с эркером? Фото проектов, демонстрируемые фирмами-застройщиками, доказывают это в полной мере.

Огромные, во всю стену, полукруглые ниши эркеров делают дом по-старинному торжественным и правильным. Не менее популярен и проект дома циркульным эркером – когда ниша не выдаётся полукругом в стене, а оформлена похожей на пристроенную башню, часто с конусным шатром сверху.

Циркульные эркеры вполне уместны в проектах домов в стиле рококо, замковом или средневековом. Хотя никто не мешает выстроить циркульный эркер и в деревянном доме – будет что-то вроде старинного теремка.

Итак, что же такое эркер? Это выступающая часть дома, как правило, полукругом или призмой. Редко – похожая на башню. Как правило, эркер выстраивается во всю высоту этажа. Он не только внешне, но и фактически увеличивает площадь дома.


Главная задача эркера – то, что он максимально много впускает свет в помещение. Но это не единственный плюс. В эркере можно устроить цветочный уголок или просто поставить стол и кресло, где по утрам комфортно пить чай, любуясь солнцем и видом из окна. Особенно в этом плане удобны дома с двумя эркерами, проекты которых также имеются в портфолио фирм-застройщиков. Тут разгуляться фантазии и вовсе есть где: в одном эркере – оранжерея, в другом – уголок релакса. Или оба эркера отдать под цветы – любителям садовых изысков идея понравится.

Впрочем, проекты домов с 2 эркерами придутся по душе любому, кто предпочитает комфорт в сочетании с красотой.

Эркеры отлично смотрятся практически в любом проекте. И в одноэтажном доме уместен этот полукруглый выступ, и проекты двухэтажных домов с эркером при грамотном архитекторе будут вызывать гордость за собственное жилище. Особенно удачно можно воплотить проекты домов с мансардой и эркером. Второй этаж в таком проекте будет произведением искусства.


Можно сделать мансарду и эркер на одном уровне – второго этажа. Тогда чердак будет залит солнцем и станет самым уютным уголком в доме. А можно развести оба дополнения, и эркер устроить на первом этаже. Выбрать проекты двухэтажных домов с эркером или проект одноэтажного дома с эркером трудно, ведь достоинств и плюсов множество в каждом варианте. Но уж если решились на дачный дом с эркером, проект выбирать – одно удовольствие. Прикидывать так и этак, мысленно или на бумаге набрасывать варианты обстановки эркера и его формы, обдумывать цветовое решение и оформление ниши – разгул фантазии!

Готовые проекты домов с эркером обойдутся немногим дешевле авторских, ибо эркер – само по себе удовольствие недешёвое, поскольку повлечёт за собой дополнительные затраты и средств, и строительных материалов. Но расходы оправданы, потому что у вас получится уникальный дом, какого не будет ни у кого. Кроме того, дополнительную площадь позволит получит проект дома с эркером и балконом или проект дома с эркером и террасой. И в том, и в другом случае площадь дома выигрывает за счёт дополнительных помещений, а в самом здании добавляется гораздо больше света – ведь, как правило, эркеры застеклены от пола до потолка.

Если вы предпочитаете небольшие помещения и выбрали, к примеру, проект дома 9 на 9 с эркером, то это сооружение добавит квадратных метров и уюта к вашему жилищу. Впрочем, если в работе проект дома 10 на 10 с эркером, то лишние метры и ему не помешают. Особенно залитые солнцем и украшенные цветами.

Пожалуй, эта круглая или цилиндрическая пристройка – весьма полезное дополнение к дому. Именно это делает проекты коттеджей с эркером такими популярными. Идея дополнить дом эркером – не самая ординарная, так что чаще всего желающим пристроить эркер приходится заказывать авторский проект или разрабатывать его самостоятельно. Впрочем, вполне реально отыскать проекты домов с эркерами бесплатно – в интернете их весьма немало. Яркие, элегантные, неповторимые дома на фотографиях притягивают взгляд и вызывают желание устроить такое же чудо у себя. Комфортабельные и уютные, такие дома радуют не только живущих в них, но и гостей, которые потом, возможно, тоже выберут для себя проекты домов и коттеджей с эркером.

И ведь, само собой, это будут красивые дома с эркером, проекты которых с радостью возьмётся воплощать любой архитектор-дизайнер.

Нередко проекты загородных домов с эркером выбирают к рассмотрению те, кто в детстве мечтал о замке, но строить дом в замковом стиле не хочет. Эркер – прекрасная возможность частично воплотить мечту, не загромождая фасад и интерьер излишней средневековой мрачностью.

Как правильно выбрать проекты коттеджей с эркером? Фото, пожалуй, лучший вариант. Оно поможет оценить визуально и технически все плюсы и минусы выбранного варианта. Не самое легкое дело — выбирать проекты домов и коттеджей с эркером, особенно учитывая, что жить в нем будет вся семья, а значит, нравиться должно всем.

Если в целом возражений против эркера нет, то можно подумать о том, какой формы он будет — угловой, цилиндричный или круглый. А может, и вовсе в форме башенки? В угловом эркере можно обустроить зону отдыха, отгородив от комнаты иным покрытием пола, ширмой или легкой шторой. Проекты домов с круглым эркером больше подойдут тем, кто любит домашние оранжереи или изящные ниши для чаепития. А в башенке-эркере смогут устроить свое царство дети, особенно девочки — для них там будет что-то вроде сказочной башни принцессы.


Что касается остекления эркера, оно бывает разным. Если в вашем доме эркер является частью дома, то стеклить полностью неразумно — теряется тепло. А вот в летнем домике можно наоборот, не пожалеть стекла и солнца. Без остекления эркер в летнем доме смахивает скорее на веранду.

Кому-то идея стеклянной ниши может не понравиться — что ж, вкусы разные. Достаточно много людей даже близко не подумают о том, чтобы дополнить интерьер эркером и льющимся через него солнцем. А кто-то с радостью впустит в дом солнце, устроив окно во всю стену. Кстати, интересным решением будет устроить эркер в мансарде. Представьте себе проект дома с эркером и мансардой, фото, чертеж. Представили? Тогда вам легко будет понять, что находят в подобном стиле те, кому нравятся подобные проекты. Крыши домов с эркером и смотрятся восхитительно и эффектно, и пользу добавляют дому немалую. Можно, например, эркером заменить мансардное стекло — эффект тот же: комната залита солнцем. А затрат эркер требует куда меньше, нежели стеклопакет во всю стену или крышу.

Кроме солнца, которое щедро будет проникать в комнату через эркер, такое архитектурное решение имеет и массу других преимуществ. Как и мансарда, эркер увеличивает площадь дома; внешний вид здания с эркером гораздо


эффектнее, изысканнее обычного. Оно будет красивее соседних домов и наверняка привлечет внимание прохожих и соседей. Наконец, это просто удобно: если остекление не во всю стену, то под подоконником можно устроить скрытые ниши хранить в них то, что не требуется в данный момент. Если вы выбрали проект дома с эркером и гаражом, то гараж логичнее устроить как раз под эркером. И тогда в нем самом отлично устроится оранжерея или зона отдыха: скажем, изготовленный по форме ниши диван, столик или домашний кинотеатр — отличный получится ансамбль для релакса.Расположив «лицом» к стеклу столик и кресла, вы сможете пить чай, любуясь окрестностями.

Если позволяет пространство, есть и второй вариант: проект 2-хэтажного дома с эркером или проекты двухэтажных домов с эркером и гаражом. В обо случаях использование дополнительного пространства весьма широкое: зону релакса можно устроить на первом этаже, отдав эркер под еще один диван или зимний сад. В двухэтажном доме гараж спокойно поместится внизу, не мешая устраивать в эркере абсолютно любые зоны, релакс это или уголок живой природы.


Немаловажный нюанс при строительстве дома — материал, из которого он будет возводиться. Эркером можно дополнить любой дом, из чего бы он ни был построен. Кто-то предпочтет проекты домов с эркерами из кирпича, отдавая должное качеству и традиционности материала. Проекты кирпичных домов с эркером весьма популярны именно в силу своей традиционности и отличного качества материала.

Но материалов много, и кто-то, не исключено, захочет выбрать проекты домов с эркером из газобетона, чтобы иметь возможность построить дом самостоятельно. А кому-то по душе придутся проекты домов из пеноблоков с эркером.

Решив строить дом с эркером, проект выбираете вы. Главное, чтоб жить в таком доме нравилось всей семье.

Практически каждый дом старинной постройки оформлен оригинальным выступом. Этот выступ носит название эркер. Его мы видим на фото. Главное преимущество эркеров – способность пропускать большое количество солнечного света. Кроме этого, в данном углублении можно расположить красивый зимний сад, создать рабочий кабинет или оформить зону отдыха. Сегодня проекты домов с эркером пользуются также большой популярностью. Как правило, эркерная конструкция располагается в гостиной или спальне, что позволяет расширить пространство комнат и использовать помещение более рационально.

Особенности использования

Невозможно сказать, что проект с эркером обладает только положительными или только отрицательными качествами. Эти конструкции имеют и те, и другие стороны.

Положительные свойства

· Расширение полезной площади в доме.

· Большое количество солнечного света, благодаря наличию нескольких окон.

· Возможность обозревать превосходный вид городских улиц.

· Уникальный дизайн, который подчеркивает красоту вашего дома.

Необычно красиво выглядит дом из бруса с эркером. В такой постройке сохраняется особый климат, который создает домашнюю, уютную атмосферу.

Отрицательные качества

· Повышается сложность сооружения, по сравнению с более простым проектом.

· Увеличивается количество углов в доме, что ведет к ослаблению жесткости строения.

· Дом с эркером требует дополнительного утепления.

При желании обладать жильем с эркерной конструкцией, необходимо быть готовым к тому, что для достижения комфорта потребуется немного больше усилий, чем в типовом доме.

Необходимость

Пожалуй, на фоне всех плюсов и минусов такой постройки, самым основным положительным свойством одноэтажного дома с эркером, является то, что в холодных северных частях земного шара, данная конструкция позволяет пропустить максимальное количество солнечного света внутрь помещения, где можно расположить светлую и теплую зону для приема гостей. Данный вариант может служить заменой веранде. Это удобно, поскольку в особо холодных странах, сооружение дома с верандой является нежелательным решением.


Многообразие проектов

«Двойная конструкция»

Проект двухэтажного дома с эркером на фото, подходит для тех, кто не представляет своей жизни без комфортного отдыха. Дизайн строения предполагает наличие широкого балкона вдоль фасадной части на втором этаже. На балкон ведут два выхода из спален, одна из которых оснащена эркером. Причем выступающая конструкция не заканчивается на втором этаже, а плавно переходит на первый этаж. Благодаря наличию объемного дополнения, дом выглядит добротно и элегантно.

«6*6»

Дизайн данного сооружения выгодно выделяется на фоне остальных недорогих построек. Проект предполагает наличие прихожей, кухни, гостиной-студии с эркером и просторной спальни на втором этаже. В результате, двухэтажная постройка из бруса имеет общую площадь 36 кв.м, но благодаря объемной конструкции, дом выглядит оригинально и уютно.

Сооружение с эркером и мансардой

Небольшая и финансово выгодная конструкция – дизайн дома, который предполагает наличие мансардного помещения и эркера. И хотя сооружение такого здания требует определенных финансовых вложений, данное сочетание встречается очень часто.

Красиво и оригинально выглядят двухэтажные дома с эркером, которые на верхнем этаже имеют роскошную мансарду. Благодаря такому дизайну у владельцев дома имеется возможность создать в чердачном помещении просторный, светлый кабинет, а на первом этаже – оригинальный зимний сад.

Создавая дизайн домов с эркером, необходимо помнить, что данная конструкция должна быть спроектирована максимально точно. Малейшая ошибка может привести к перекосу стен и перекрытий, что повлечет за собой уменьшение прочности сооружения. Также нужно знать, что совершенно необязательно сооружать эркер одновременно с домом. Конструкция, представленная на фото, может быть пристроена к основному зданию в любой момент.

Виды эркерных конструкций

По своему внешнему виду эркеры могут быть:

· Угловые.

· Настенные.

· Вписанными в угол.

Большая часть эркерных конструкций имеет обычную геометрическую форму. Однако это не значит, что сооружение не может иметь произвольную форму. Разумеется, создание нетиповых проектов требует от владельцев дома весьма немалых финансовых затрат.

Если необходимо создать отдельное помещение, которое будет светлым и просторным, рекомендуется отдавать предпочтение угловым видам. Угловое эркерное помещение воспринимается как отдельная зона, не соединенное с остальной площадью жилья. Это превосходная комната для отдыха.


Все строения с эркером фото, которых мы видим ниже, имеют оригинальный внешний вид. Это удобная, красивая и элегантная пристройка, которая преображает любой одноэтажный или двухэтажный коттедж.

Подводя итоги, следует отметить, что эркерная конструкция буквально оживляет скучное сооружение, позволяет раскрыть красоту и неповторимость строения. В таких пристройках всегда создаются сказочные зимние сады, уютные зоны отдыха, в которых обустраиваются домашние кинотеатры, уютные гостиные и удобные детские уголки. Эркер – особая изюминка дома, позволяющая добавить аристократичности и изысканности любому сооружению.

Устройство армопояса над эркером

Если строится крыша над эркером, то первым этапом работы является установка армопояса.


Это сооружение выполняет одновременно две функции:

· Создает опору для балок, удерживающих стропила;

· Усиливает кирпичную кладку и разгружает перемычки окон.

Выполняется армопояс из бетона с армированием металлической сеткой. Если при этом уровень стен эркера окажется несколько выше, чем уровень стен дома, — ничего страшного. Дело в том, что в эркере можно использовать подстропильные балки меньшей толщины, чем для основной крыши, такой, как четырехскатная стандартная вальмовая крыша.

Подготовка материалов

Для того чтобы была построена крыша эркер, необходимо приобрести следующие материалы:

· Пиломатериал для стропил, подстропильных балок и обрешеток;

· Гидроизоляционный материал;

· Гвозди, саморезы, шпильки, шурупы;

· Проволока вязальная;

· Пластины из оцинковки.

Установка подстропильных балок

Следующим этапом работ, когда создается крыша эркера, является установка подстропильных балок. Для них можно использовать брус необходимой длины либо сращенные обрезные доски. Для соединения досок используются саморезы и шурупы.


Совет! Желательно делать подстропильные балки такой длины, чтобы оставался небольшой запас. Потом, после установки и закрепления, излишки можно будет обрезать по шнуру.

Строительство системы стропил

Чтобы подобрать длину стропил, необходимо точно представлять угол наклона создаваемой кровли. Тут важно сохранить пропорции крыши, чтобы дом не походил на скворечник.

Чтобы наглядно представить себе вид будущей крыши, такой, как вальмовая крыша, при проектировании применяют трехмерное моделирование.

Стропила следует подготавливать на земле, после чего их поднимают наверх и сшивают между собой в коньке крыши, используя саморезы и подкладные оцинкованные пластины. Далее две стороны будущего «треугольника» крыши крепятся к подстропильным балкам и укосинам.


Монтаж обрешетки

На готовую стропильную систему устанавливается гидроизоляция. Пленку нельзя устанавливать в натяг, чтобы при перепадах температуры она не могла лопнуть. Поэтому ее крепят с некоторым провисом.

Совет! При использовании современных гидроизоляционных мембран для крепления удобно применять строительный степлер.


Затем поперек стропил монтируется обрешетка. Шаг между отдельными элементами обрешетки зависит от типа выбранного кровельного материала. Например, при использовании металлочерепицы, расстояние между досок обрешетки должно соответствовать ширине элемента черепицы.

Укладка кровельного материала

Укладка кровельного материала при строительстве крыши эркера производится так же, как и при покрытии обычной кровли. Но в этой работе имеется сложность – установка ендов.


Как правило, требуется использование двух видов желобов:

· ПЕН (нижняя планка ендовы) – это приспособление, служащее для отвода дождевой воды, которая неизбежно будет скапливаться на стыке скатов

· ПЕВ (соответственно, верхняя планка ендовы) – декоративный элемент для маскировки срезов на кровельном покрытии.

Устанавливаются планки ендовы на специальную доску, которая носит название ендовой. Места стыков желобов и кровельного материала следует обработать герметиком. Можно использовать и универсальный уплотнитель.


Финишная часть работы

Укладкой кровельного материала и установкой ендовы решение вопроса, как правильно поставить крышу над эркером не заканчивается. Финишная часть работ осуществляется внутри помещения.

Необходимо проложить утеплитель и установить пароизоляцию. После чего можно переходить к внутренней отделке – подшиванию потолка.

стропильная система, перемычки, подсчет площади, фото

Содержание

  • Преимущества и недостатки крыши с эркером
  • Разновидности и типы конструкций эркеров
  • Стропильная система крыши дома с эркером
  • Как посчитать площадь эркера
  • Как сделать эркер своими руками
    • Укладка фундамента
    • Возведение эркера
  • Крыша над эркером
    • Виды крыш над эркером
    • Схема стропильной системы крыши над эркером
  • Как правильно сделать крышу на эркере своими руками
  • Советы и рекомендации
  • Заключение

Эркер – это часть помещения, которая выходит за плоскость фасада. Мода на подобные архитектурные решения не исчезает со времен Средневековья. Сделать эркер на крыше непросто даже для опытного строителя. Главный секрет возведения – опыт и знания об особенностях и разновидностях конструкции, способах ее сооружения.

Преимущества и недостатки крыши с эркером

Внешне эркер походит на террасу или балкон. Но конструктивно он является частью дома с капитальными стенами. В зависимости от проекта он может занимать несколько этажей, иметь в основании полукруг, трапецию, прямоугольник или другой многогранник.

У эркерных крыш множество достоинств:

  • эстетически привлекательный вид;
  • хорошая устойчивость к сильным порывам ветра – обеспечивается отсутствием кровельного фронтона;
  • обтекаемая форма, делающая конструкцию крыши над эркером надежно защищенной от различных видов осадков;
  • облегченный процесс утепления;
  • возможность эксплуатировать подкровельное пространство как помещение для проживания или для бытовых нужд;
  • возможность применить необычные дизайнерские решения при обустройстве подкровельного пространства;
  • большое количество естественного света в комнатах;
  • дополнительная защита несущих стен над эркером за счет большого свеса крыши;
  • снижение нагрузки на фундамент и более равномерное ее распределение благодаря отсутствию кровельного фронтона.

Плюсов у эркерной конструкции крыши множество, однако присутствует и ряд недостатков:

  • сложность монтажных работ – допущенные ошибки сложно исправить, а они существенно снижают надежность архитектурного элемента и нивелируют его достоинства;
  • возведение эркерной крыши требует больших финансовых вложений – работы по проектировке и строительству достаточно сложные и дорогостоящие;
  • увеличение теплопотери.

Разновидности и типы конструкций эркеров

Эркерные конструкции могут быть различными по размерам и форме. По площади они также могут варьироваться:

  • небольшие выступы;
  • широкие, идущие вдоль всего фасада здания.

По высоте в виде эркера может быть оформлен:

  • лишь один этаж;
  • конструкция затрагивает все этажи строения.

Проектировщики и строители могут задать эркеру практически любую форму. К наиболее распространенным относятся:

  1. Трапеция. Боковые стороны примыкают к фасаду под различными углами, за исключением прямого. Центральное окно, как правило, имеет больший размер, чем располагающиеся по бокам.
  2. Полукруг, или венецианский тип эркера. Придает внешнему виду дома плавные линии. Хорошо смотрится и с улицы, и изнутри. К данному типу относятся располагаемые по углам строений башенки.
  3. Прямоугольник. Образуется при примыкании боковых сторон к фасаду под прямым углом. Внутреннее помещение имеет привычные параметры, но выглядит не столь интересно.
  4. Треугольник. Не так распространен, как предыдущие типы конструкции. Однако выглядит оригинально.

Существуют и более сложные геометрические формы. Именно они определяют не только внешний облик постройки, но и интерьер помещений.

Стропильная система крыши дома с эркером

Устройство стропильной системы эркера состоит из конькового бруса, а также стропил различного назначения. Поскольку у скатов крыши могут быть неодинаковые углы наклона, существует несколько разновидностей стропил, основными из которых являются:

  • центральные промежуточные – их крепят к каждому концу конькового бруса, по три штуки;
  • угловые, или накосные, стропила – служат главными несущими частями конструкции, находятся в углах каркаса, имеют наименьший уклон в сравнении с промежуточными стропилами;
  • промежуточные – расположены от обвязки к коньку, между центральными стропилами.

При монтаже стропильной системы крыши также устанавливают:

  • коньковые прогоны – ригели, направленные горизонтально и создающие опору для центральных и угловых стропил;
  • наружные, или короткие, стропила – части конструкции, закрепляемые к угловым стропилам и обвязке и имеющие одинаковый наклон;
  • мауэрлат – брус, крепящийся по верху наружных стен и равномерно распределяющий нагрузку стропил, служащий основанием, связующим звеном каркаса крыши и стен;
  • подкос – подпорка для стропильных ног больших пролетов, позволяет перекрывать большие пролеты и экономить сечения основных балок.

Как посчитать площадь эркера

Для измерения площади эркера применяют следующие инструменты:

  • линейка – наименее точное измерительное приспособление, дающее большие погрешности;
  • рулетка – подходит для измерения небольших площадей;
  • лазерный дальномер – инструмент, показывающий наиболее точный результат измерений и дающий возможность проводить работы без помощи напарника.

Главная проблема при подсчете площади эркера – его сложная форма, скошенная или закругленная. Если она представляет собой не прямоугольник или треугольник, а более сложный многоугольник, его следует разделить на несколько простых фигур.

Дальнейшие действия таковы:

  1. Измерить все стороны.
  2. Выполнить чертеж, отметить на нем полученные данные.
  3. По формулам вычисления площадей произвести подсчеты для простых фигур.

Как сделать эркер своими руками

Начальный этап строительства эркера – составление проекта, планировка формы. В некоторых случаях дополнительно приходится оформлять документы. Если возведение конструкции идет параллельно с постройкой дома, то необходимости в них нет. Если же пристройку эркера выполняют к зданию, которое уже какое-то время эксплуатируется, требуется вносить поправки в проект и получать разрешение на пристройку.

Укладка фундамента

По структуре фундамент под эркерную конструкцию аналогичен фундаменту здания. Подходит монолитный ленточный. Этапы его возведения:

  • выкапывание траншеи;
  • создание опалубка;
  • утепление;
  • армирование;
  • заливка бетоном.

Фундамент нуждается в усадке, после которой выполняется обработка гидроизоляционными материалами.

Возведение эркера

Если эркер возводится своими руками, то без соответствующего опыта не рекомендуется возводить его выше одного этажа. Наиболее подходящие материалы – кирпич или газобетон. Кладка имеет ряд особенностей, который важно учитывать:

  1. Для внутренних стен можно применять газосиликатные блоки или газобетон.
  2. Для внешней кладки лучше брать качественный облицовочный кирпич.
  3. При использовании и кирпича, и газобетона необходимо правильно просчитать нагрузку на фундамент.
  4. Теплоизоляция должна находиться в среднем слое. Это может быть минеральная вата или более современные напыляемые материалы.
  5. Важно предусмотреть гидроизоляцию – мембранную пленку или аналогичные решения.
  6. Эркер и стены здания должны представлять собой монолитную конструкцию. Это позволяет избежать проблем в эксплуатации.

Крыша над эркером

Главное правило при ее возведении – крыша должна гармонично вписываться в общий стиль кровли.

На практике встречается несколько типов крыш над эркером:

  • самостоятельная;
  • объединенная с кровлей здания.

Наиболее простой вариант крыши над эркером – продолжение крыши основной постройки. Ее форма зависит от формы эркера (полукруглой, трапециевидной, прямоугольной, треугольной).

Виды крыш над эркером

Различают следующие распространенные виды крыш над эркерами:

  1. Вальмовая – выполняется в постройках продолговатой формы, имеет конек и четыре ската, два из которых представляют собой треугольники по форме, два – трапеции.
  2. Шатровая – используется для эркеров малой площади, придает постройке схожесть с башней, имеет большое количество граней.
  3. Многощипцовая – сложнейшая конструкция крыши эркера с фронтонами и ендовами, разновидность скатной крыши с двумя и более щипцами, двухскатными элементами с коньками.
  4. Декоративная – оснащенная дополнительными конструкциями, например, башенками.

Главный критерий при выборе вида крыши над эркером – выполнение ей своих функций. Чаще всего встречается вальмовая крыша одноэтажного дома с эркером, наиболее простая в конструктивном плане. Она не требует значительных трудовых и материальных затрат.

Схема стропильной системы крыши над эркером

Схема стропильной системы предусматривает размеры, сечение и точное местонахождение каждого элемента каркаса. Кроме того, чертежи стропильных систем включают такие параметры:

  • высота крыши;
  • угол наклона каждого из скатов;
  • размер конькового прогона;
  • ширина пролетов;
  • способы усиления конструкции;
  • особенности крепления конструктивных элементов.

На фото схема стропильной системы на эркере вальмовой крыши

Как правильно сделать крышу на эркере своими руками

При монтаже стропильной системы эркера и кровли, как правило, используют те же материалы, что и для основной крыши:

  • мягкая кровля;
  • металлочерепица;
  • профнастил;
  • шифер.

Помимо этого, для строительства необходимы такие материалы:

  • шурупы, саморезы и гвозди;
  • стропильные балки;
  • оцинкованное железо:
  • балки для обрешетки.

Этапы работы:

  1. Начальный этап работы – подготовка армирующего пояса. Это опора для балок, которая к тому же делает кладку более прочной. Материал пояса – бетон и армированная сетка.
  2. Далее приступают к установке подстропильных балок. Используют доски и брус, соединяемые саморезами и шурупами. Их обрезают с небольшими зазорами, которые убирают после того, как балки будут закреплены.
  3. Прежде чем приступать к монтажу стропил, уточняют угол наклона кровли. Стропила подгоняют на земле, после подъема сшивают на коньке крыши с помощью металлических пластин и саморезов, присоединяют к подстропильным балкам.
  4. Затем стропильную систему укрывают гидроизоляционным материалом и сооружают обрешетку.
  5. Переходят к наиболее сложному этапу монтажа, устанавливают ендовы с применением различных желобов. Нижние планки необходимы для отвода воды, снега. Верхняя планка выполняет декоративную функцию, скрывает недостатки. Их крепят на ендовую доску, обрабатывают стыки герметиком.
  6. На завершающем этапе крышу над эркером утепляют, подшивают.

Советы и рекомендации

Опытные строители советуют обращать внимание на следующие моменты:

  1. Прежде чем окончательно выбрать размер и тип крыши над эркером, стоит сделать уменьшенную трехмерную модель.
  2. Любые пиломатериалы, которые применяются при строительстве крыши, необходимо обрабатывать антисептиками.
  3. Пенка для гидроизоляции должна иметь не менее двух слоев, чтобы можно было вплотную к ней размещать утеплитель.
  4. Гидроизоляционная пленка должна хорошо пропускать водяной пар.
  5. Ендовы должны быть оцинкованными, так как требования к их влагонепроницаемости и устойчивости к коррозии самые высокие.

Заключение

Возведение эркера и красивой, надежной крыши умелыми руками придает всей постройке респектабельный вид. Сделать эркер на крыше – значит, увеличить внутреннюю площадь, преобразить помещения в более светлые и просторные. В эркерных конструкциях создаются прекрасные зоны для отдыха и зимние сады, удобные детские комнаты.
