виды и особенности, инструкция по строительству

Содержание

• Ленточный фундамент
• Что же собой представляет ленточный фундамент?
• Свайный фундамент
• Плитный фундамент

Одним из самых важных этапов возведения какого-либо сооружения является фундамент. В этом нет ничего удивительного, поскольку он является главной опорной частью будущего строения. Фундаменту отведена очень важная роль – он должен выдержать вес всего строения. Само собой, что прочность заложенного фундамента напрямую связана с прочностью строения. Обустройство фундамента дома – первостепенная задача при возведении дома, поскольку именно на этом этапе строительства закладывается надежность конструкции. При правильном заложении фундамента легко можно избежать последующего перекашивания строения и других крупных неприятностей.

Стоит сказать, что выбор того или иного фундамента зависит от некоторых факторов. Так, следует учитывать грунт, где предполагается вести строительство, рельеф местности и не забывать о господствующем там климате. Так, например, глинистые и суглинистые почвы будут постоянно угрожать опоре дома грунтовыми водами, поэтому следует заранее продумать, как избежать размывания и вздутия фундамента. Очень часто, именно под воздействием грунтовых вод, происходит перекос дома, поскольку в холодное время года опора поднимается, тогда как в теплое – опускается и проседает.

Фундамент дома

Для того чтобы не прогадать с выбором фундамента для будущего дома, рекомендуется доверить такую работу профессионалам. Также следует помнить, что прежде чем начинать строительство, необходимо иметь на руках всю документацию, создание которой лучше всего доверить опытным проектировщикам.

Существует немалое количество разновидностей фундамента, среди них:

• Ленточный;
• Плитный;
• Винтовой;
• Свайный;
• Столбчатый;
• Плавающий и другие.

к содержанию ↑

Ленточный фундамент

Прежде чем начинать обустройство ленточного фундамента, необходимо определиться с выбором его разновидности. К слову сказать, существует три вида такого фундамента, различающиеся по способу изготовления:

Ленточный фундамент для дома

1. Монолитный;
2. Сборный;
3. Сборно-монолитный.

Вне зависимости от того, как из вариантов будет выбран, каждый из них предполагает возведение фундаментальной подушки. Что она собой представляет? Фундаментальной подушкой называют конструкцию, где непосредственно сам фундамент расположен между двух поясов – нижнего и верхнего. Само собой, что для заложения какого-либо фундамент требуется заранее произвести подготовку участка.

Прежде всего, необходимо устранить на месте строительства верхний слой грунта, содержащий растительность. После этого следует тщательно разметить план будущего строения. Лучше всего, если разметка будет проводиться при помощи нивелира или теодолита. При отсутствии данных приборов, вполне можно справиться и при помощи рулетки, угольника и капронового жгута. Разметка участка проводится следующим образом:

• При помощи рулетки на участке измеряются необходимые расстояния;
• Прямоугольный угольник позволяет определить углы;
• Колышками происходит разметка.

ЛФ основание

Важно помнить, что в первую очередь, следует разметить углы и установить на их местах колышки. После этого можно приступать к разметке несущих стен. Не стоит забывать и о дренажной системе, если речь идет об участке с обилием грунтовых вод. После того, как разметка будет завершена, можно приступать к обноске здания. Отступив от разметки около 1-1,5 метров, необходимо по периметру строения установить доски 10-сантиметровой высоты – они будут служить разметкой для рытья котлована. На обноске при помощи гидроуровня требуется сделать нулевую отметку и на ее уровне протянуть капроновый шнур. Когда подготовительные работы будут завершены, можно приступать к рытью котлована.

Обустройство фундамента дома также требует подготовки основания, которая заключается в выравнивании дна траншеи и его засыпки щебнем и песком. Важно помнить, что сперва грунт рекомендуется утрамбовывать со щебнем, слой которого не должен быть меньше 10-15 сантиметров. Лишь после этого следует дно засыпать песком. Не стоит забывать, что имеющиеся в траншеи ямы также необходимо ликвидировать при помощи песка, щебня и воды. В случае если грунт рыхлый, то его следует заменить крупнозернистым песком. Следующим этапом в возведении фундамента окажется обустройство опалубки ленточного фундамента, в качества материалов которой могут выступать доски, фанера, металлические листы, шифер и многое другое.

к содержанию ↑

Что же собой представляет ленточный фундамент?

Строительство фундамента

Стоит отметить, что данный вид фундамента возводиться достаточно просто, тогда как его вид выглядит довольно массивно и монументально. В современном мире именно ленточная опора встречается чаще всего, пусть и ее возведение требует немало финансовых затрат. Выглядит ленточный фундамент как железобетонная полоса, проходящая по периметру всего строения, включая и стены. Сечение этой полосы одинаковое в любом месте.

Толщина такого фундамента полностью зависит от особенностей планируемого сооружения, тогда как его глубина – от отметки грунтового промерзания. Так, прежде чем задаваться вопросом, как обустроить фундамент дома, необходимо собрать всю необходимую информацию. Применяется такая опора при возведении строений из камня и кирпича, а также имеющих подвальные помещения, бетонные стены, тяжелые перекрытия.

к содержанию ↑

Свайный фундамент

Единственным фундаментом, который способен противостоять грунтовым водам, а также другим негативным факторам, которые могут возникать при строительстве на неустойчивом грунте. Обустройство свайного фундамента идеально подходит для возведения крупногабаритных построек и многоэтажных сооружений.

Как видно из названия, в основе такого типа фундамента лежит применение свай. Они представляют собой, погруженные в грунт столбы.

Стоит сказать, что погружение осуществляется при помощи специальной техники, при этом погружение может быть выполнено посредством вкручивания или же вбивания. Глубина погружения столбов напрямую зависит от сильных слоев грунта и глубины их залегания. Именно на них будет ложиться основная нагрузка. Каждая свая способна выдержать приличный вес – 2-5 тонн. Соединение столбов между собой происходит посредством балок, которые крепятся на верхних оконечностях свай.

Стоит отметить, что подобная конструкция очень сильно напоминает конструкцию столбчатого фундамента. Особенностью свайного фундамента является его широкое применение вне зависимости от состояния грунта, будь он влажный, подвижный или слабый. Такому фундаменту не страшны не только грунтовые воды, но и плывуны. Сегодня наибольшую популярность получило применение буронабивных свай. Положительной стороной их использования считается низкий уровень шума и вибрации при возведении такого рода опоры.

к содержанию ↑

Плитный фундамент

Еще одной разновидностью монолитного фундамента можно считать фундамент плитный, который внешне напоминает сплошную железобетонную плиту. Само собой, что ее площадь полностью соответствует площади предполагаемого строения. Обустройство плитного фундамента требует вложения немалых средств, поскольку является одним из самых дорогостоящих. Высокая цена объясняется обилием проводимых работ, а также закупкой огромного числа строительных материалов.

Такая опора отлично подойдет при возведении небольших строений. В данном случае она также может играть роль основания для пола. Лучше всего, если строение не предполагает возведения высокого цоколя. Обустройство фундамента для бани вполне может осуществляться именно по принципу плитного фундамента, причем баню допустимо возводить и с двумя этажами, где, например, второй этаж будет служить комнатой отдыха. В данном случае все нормативы и рекомендации будут соблюдены, а баня будет иметь надежное основание, которое способно пережить самые разные негативные факторы, связанные с нестабильным грунтом.

Такая опора отличается высокими показателями надежности, при этом может быть использована и при строительстве на сложных грунтах. Ей не страшны грунты пучинистые, песчаные и сжимающиеся. Смещение грунта также не сможет нанести вред строению, поскольку плита полноценно располагается под всей площадью строения. Такое основание рекомендуется использовать при возведении небольших строений из дерева или кирпича, причем высоту строения не следует возводить выше второго этажа.

Устройство фундамента: технология, схема, порядок работ

1. Технология устройства фундамента
2. Виды фундаментов
3. Устройство ленточного фундамента
4. Монолитный фундамент и его устройство
5. Устройство фундамента столбчатого типа
6. Винтовой фундамент и особенности его устройства
7. Устройство плитного фундамента
8. Технология возведения ленточного фундамента

Мой дом – моя крепость. Эти слова полностью раскрывают назначение любого жилого помещения – защищать его обитателей, быть убежищем. А значит, что это убежище должно быть крепким и надежным, способным прослужить его собственникам долгие годы.

Какими бы прочными не были стены сооружения, они не смогут долго сохранять целостность, если у дома слабое основание. Основой любого дома является фундамент. Он является опорной частью строения, которая находится под землей и служит для удерживания веса стен. От его целостности зависит надежность всего дома. Тело основы противостоит разрушению и перекашиванию стен, передавая их вес на площадь основания максимально равномерно. Перед проектированием и расчетом нужно учитывать особенности местности, на которой собираются возводить строение. Главным образом нужно учитывать свойства грунта под основу и рельеф местности. Например, глинистые и суглинистые грунты подвергаются влиянию грунтовых вод. Из-за высокого их уровня грунт может размываться и оседать. При недостаточной прочности основы стены очень быстро осядут и по ним пойдут трещины. Также стоит учитывать особенности климата в данной местности. К примеру, если глубина промерзания земли достигает глубины грунтовых вод, то может происходить увеличение объема грунта за счет заледенения воды.

В итоге грунт под основанием зимой может подняться, а при потеплении опускаться. Со всеми этими нагрузками фундамент должен справляться и равномерно их распределять. Только специалисты помогут решить, каким должно быть основание Вашего будущего жилища. Правильно выбранный проект основы дома поможет будущим владельцам избежать как лишних финансовых затрат при постройке, так и убережет от разрушения его стен.

Из этого следует, что возведением основы дома должны заниматься опытные проектировщики, обладающие необходимыми знаниями, навыками и при наличии соответствующих лицензий. Только так можно гарантировать, что Ваше строение будет долго служить и противостоять неравномерным нагрузкам на его основу.

Виды фундаментов

Существуют разные виды схем в зависимости от способа их укладки и материалов:

• ленточный;
• монолитный;
• столбчатый;
• свайный;
• винтовой;
• плитный.

Часть основы, которая находится над землей, называется обрезом.

На ней монтируются надземные части и сооружения. Часть тела над землей – его подошва. Пласты грунта под ней – основание. Вид основы стоит выбирать в зависимости от свойств грунта и температурных режимов данной местности. Также на выбор схемы укладки основы влияет вес стен и перекрытия. Технология устройства фундаментов имеет множество особенностей в зависимости от выбранного вида основания.

Устройство ленточного фундамента

Устройство фундамента ленточного типа выполняется в виде кирпичной полосы или железобетонной. Такая полоса укладывается под стены будущего строения с одинаковым сечением по всей длине. Чаще всего она используется для небольших частных домов. Лента из железобетона укладывается как под наружные, так и под межкомнатные стены. Также ее высота и толщина должны быть равной по всей длине. Конструкции из железобетона отлично справляются с давлением веса тяжелых кирпичных, каменных или бетонных стен, массивных перекрытий. Ленточный тип подходит также для построек с подземными гаражами или встроенными подвалами.

Глубина траншеи под железобетонную полосу очень зависит от того, насколько грунт промерзает зимой. Она должна быть несколько глубже этого уровня. Но встречаются мелкозаглубленные ленточные основы. Они используются для небольших строений. Глубина закладки мелкозаглубленной основы чуть больше половины метра. Такой способ закладки возможен только если грунты под сооружением слабопучинистые, а глубина промерзания невелика. Заглубленные полосы лучше всего подходят, если в проекте дома планируется устроить подвал. Глубина закладки такого устройства на 25-30 см глубже, чем уровень промерзания грунта. Такая схема весьма материалоемкая и относительно дорогостоящая.

В зависимости от материала полосы могут быть:

• бутобетонные;
• железобетонные;
• кирпичные;
• плиты и блоки из железобетона (готовые элементы для сборных полос).

Основа ленточного типа из бутобетона пользуется популярностью благодаря простоте и прочности. Она делается из смеси наполнителя (камни) и раствора (смесь цемента с песком). Камни должны быть не более 0,3 м в длину и весом до 30 кг. После застывания получается крепкое цельное тело монолита, способное выдержать огромные нагрузки нескольких этажей и тяжелого перекрытия. Но такой тип укладки не подходит для участков с глинистыми грунтами. Ведь если основа под ним даст усадку, то лента из бутобетона способна потрескаться. Бутобетонная лента отлично подойдет для однородных легких грунтов, не подвергающихся неравномерной осадке.Ширина ленты зависит от веса постройки и может быть от 20 см до метра. Для монтажа такого основания нужно делать гравийную или песчаную подушку, чтобы выровнять поверхность грунта.

Ленточные основы из железобетона являются самыми крепкими и долговечными среди остальных видов. Бетон являет собой раствор из мелкого щебня, песка и цемента. Он заливается в траншею с арматурой из металлической сетки или сваренных прутов. Конструкции из железобетона чаще всего используются, так как позволяют получить прочную конструкцию, не прибегая к помощи тяжелой техники, а технология его устройства довольно проста.

Благодаря его высокой прочности и надежности его ширина обычно меньше, чем у других видов при том же количестве нагрузок. Например, при ширине стены в два кирпича (примерно пол метра) ширина железобетонного основания может составлять 60 см. Это позволит значительно уменьшить затраты на строительство, при этом не жертвуя надежностью жилища.

Ленты из кирпича довольно давно уже используется в строительстве. Такой вид устройства подходит как для подземной, надземной и цокольной частей основания. Но особой популярностью этот способ уже не пользуется из-за малой прочности и надежности данного основания. Его малый срок объясняется тем, что кирпич может впитывать влагу. В результате во время сильного мороза его может разорвать. Поэтому такой тип конструкции не подходит для местности, где грунтовые воды находятся близко к основе строений. Также, монтаж кирпичного основания целесообразен только при небольшом весе стены и перекрытия.

Ленты из готовых железобетонных элементов монтируются с помощью крана на ровную подушку (утрамбованный песок или мелкий гравий). Такой вид основания менее крепкий, чем железобетонный. Но такой способ значительно проще в монтаже и требует значительно меньше времени. Сборные конструкции сохраняют целостность на любых видах почвы. Они легко справляется с любыми нагрузками как механическими, так и климатическими.

Ленточные полосы предпочтительны остальным видам:

• если в доме стены планируется возводить плотностью больше тонны на квадратный метр;
• если предусматривается сделать сложное тяжелое перекрытие;
• если может произойти неравномерная усадка грунта. Такое случается, если на площади под застройку суглинистые грунты. Цельный монолит распределяет вес дома равномерно на земляную подушку, сохраняя стены в одной плоскости;
• заглубленный тип подходит, если в проекте предусмотрен подвал или гараж под домом. При этом внутренняя часть полосы будет стеной для подвала.

Различают два разных способа устройства ленточного фундамента. Технология укладки первого выполняется заливанием бетона непосредственно на стройплощадке. Такой способ называется монолитным. Его монтаж весьма трудоемок и затратный по времени. Но в таком случае относительно несложно добиться ровной поверхности для стен, находящейся горизонтально в одной плоскости.

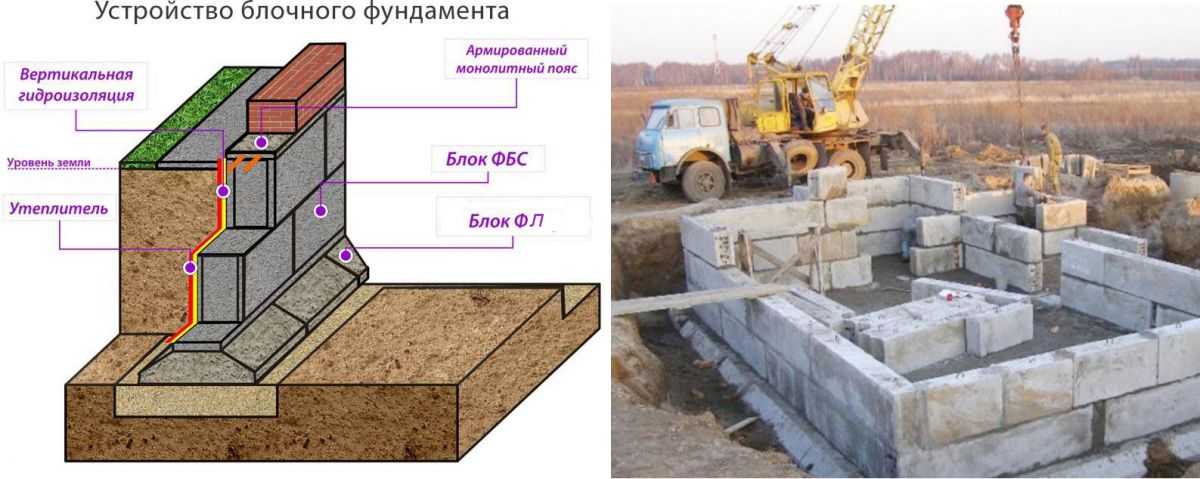

Второй вид ленточных полос зависимо способа укладки – сборный. Его собирают непосредственно на строительной площадке краном. В качестве железобетонных полос используются типовые блоки, заводского производства из железобетона и бутобетона. Сборные ленточные полосы монтируются из железобетонных конструкций. Преимуществом такого типа основы есть его быстрота монтирования благодаря наличию готовых элементов. Относительно монолитных конструкций сборная проигрывает ей по прочности.Плюсом такого способа устройства является небольшие затраты времени при монтаже. Ведь не нужно долго ждать, пока бетон схватится и превратится в твердое тело. Уже после окончания соединения блоков можно приступать к возведению стен. Также можно сэкономить материальные средства при укладке блоков и подушек для одноэтажного строения легкой конструкции.

Это достигается путем монтажа железобетонных блоков с небольшим интервалом, а не на сплошную. Такие конструкции называются прерывистыми. С помощью прерывистого основания можно достичь уменьшения затрат на основание до 20% стоимости блоков.

Монолитный фундамент и его устройство

Монолитные конструкции чаще всего используются для несложных построек и деревянных сооружений. Такая схема устройства фундамента не имеет особых ограничений. Для ее монтирование не требуется сложных манипуляций и аренды дорогостоящей специальной техники. Важное преимущество монолитного основания есть ровная плоскость, которая сохраняет свою геометрию не зависимо от движений грунта под ней. Это позволяет сохранять стены в целостности долгое время.

Работы по возведению монолита начинаются с выкапывания котлована. Его глубина должна соответствовать глубине закладки основания. После того, как траншея вырыта, низ покрывают слоем утрамбованного песка (подушка). А сверху на него монтируют дренажный слой. Он служит для защиты бетона от действия влаги. Для максимальной прочности монолита в траншее нужно смонтировать армирование из проволоки или прутов. Арматура должна в плите быть минимум в два слоя. Перед началом заливания бетона укладывают шар гидроизоляции. После этого в траншею заливают бетон равномерно слоями. В местах соединения стен и плиты арматура должна немного выступать из плиты. После затвердевания бетона она будет связывающим элементом между стенами и плитой. Благодаря этому строение являет собой цельную и прочную конструкцию. Выступающая арматура из монолита называется отмосткой.

Устройство фундамента столбчатого типа

Такой тип основы подходит только для простых одноэтажных домов и сооружений. Причем грунты на площадке под застройку не должны подвергаться вспучиванию и вымыванию водой из-под земли. Столбчатое основание являет собой конструкцию из забитых в землю столбов в местах углов стен и точках их пересечений.

Чтобы получить устойчивую цельную конструкцию, которая не будет сдвигаться в горизонтальной и вертикальной плоскости, нужно соединить столбы вверху в один цоколь. Столбы соединяют с помощью обвязочных балок или рандбалок. Расстояние между вертикальными столбами выбирают от 1,5 до 2,5 м в зависимости от веса надстроек. Ростверк или обвязка столбов делается перемычкой между вертикальными столбами. Особенностью такого вида укладки является то, что у основной постройки и пристроек делаются разные столбчатые конструкции из-за разной нагрузки земляную подушку. Между ними сооружается амортизирующий слой.

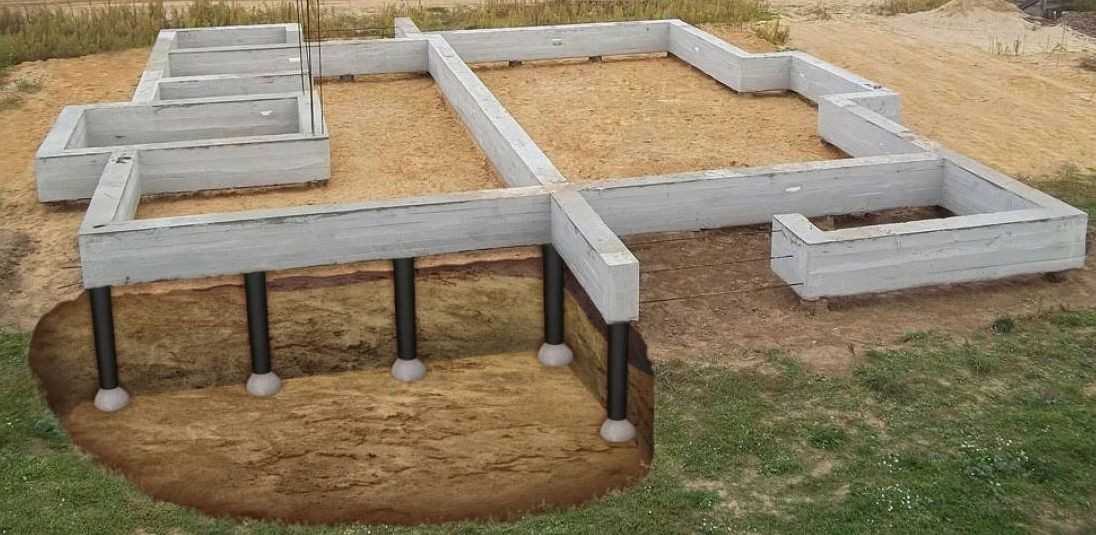

Устройство свайного фундамента

Основание из свай распространено на стройплощадках с неустойчивыми грунтами. Также такой фундамент подходит для больших многоэтажных построек. Сваи в свайных конструкциях для упрощения забивания делают заостренными снизу. Они бывают:

• железобетонные;
• деревянные;
• металлические и др.

В зависимости от материала одна свая выдерживает вес от 2,5 до 5 т. Вертикальные сваи вверху соединяются между собой балками, образуя собой цельный каркас. Такая схема редко используется в частном строительстве из-за высокой стоимости работ и материалов.

Также для монтирования свайной конструкции нужна тяжелая специальная техника и высококвалифицированные работники.

Монтирование свайного основания начинается с разметки ландшафта. Места расположения свай отмечаются колышками. Потом в этих местах бурят скважины. После этого из свай собирается готовый каркас, который целиком опускается в готовые скважины. Сверху забитых свай делается опалубка после их армирования. Нужно не забывать о защитном слое между стенками опалубки и арматурой. Заливание скважин происходит в один этап с использованием глубинного вибратора, чтобы исключить наличие пустот в теле бетона. Продолжать строительство и начинать возведение стен можно только по истечении 3 недель со дня заливки бетона. Свайный фундамент чаще всего используется при постройке высоток и панельных домов. Основа такого типа лучше всего справляется с весом тяжелых построек и гарантирует целостность стен, даже если под домом слабые грунты.

Винтовой фундамент и особенности его устройства

Винтовые конструкции весьма сложны и технологичны. Они тоже используются для высоких и сложных строений. По принципу распределения веса такой вид основы дома напоминает свайный. Только в отличии от него винтовой более устойчив в местах с высоким уровнем вод и слабых грунтов. Вместо свай в таком основании используются металлические трубы. На них приваривают стальные зацепы (лопасти), которые служат для улучшения сцепления с пластами грунта. Металлическая свая покрыта слоем цинка для предотвращения разрушения из-за влаги.

Устройство плитного фундамента

Плитный тип основания еще называется плавающим. Такие схемы улкадки являются разновидностью монолитного основания. Телоплиты выступает не только в роли основания, но и может служить полом для первого этажа. Такая схема обладает всеми положительными качествами монолитного основания. Минусом такого основания является высокая себестоимость материалов и работ. Поэтому чаще всего оно используется на строительных площадках небольших площадей.

Плитные основания обычно монтируют на строительных площадках со слабыми грунтами и повышенным уровнем вод. Устройство такого основания схоже с монолитными. Армированию монолита основания уделяют особое внимание. Ведь плита должна справляться с давлением всей конструкции строения и равномерно распределять его на почву.

Технология возведения ленточного фундамента

Весь перечень работ и их описание будет представлен на примере железобетонного, так как он является самым популярным и чаще всего используется в частном строительстве. Более того, в отличие от основы сборного типа, процесс его монтажа более сложный и трудоемкий.Работы по устройству ленточного фундамента обычно начинают с обозначения осей стен на строительной площадке. Они выполняются при помощи деревянных колышков и шнурков. Таким образом, заранее определяется периметр будущего строения. Эти работы нужно производить внимательно и ответственно, особенно площадь под застройку имеет сложный рельеф. Для этого нужно использовать строительный уровень. Обязательно нужно проверять все углы на прямоугольность. Низ траншеи тоже должен быть ровным и находится в одной плоскости. Проверка ровности делается теодолитом. Очень важно, чтобы в местах стыков железобетонных лент низ траншеи был ровным. Площадка для возведения основания вырывается большей ширины, чем ширина монолита. Для удобства ширина котлована должна быть на пару метров больше с каждой стороны.

Углубление в стройплощадке под основание можно сделать с помощью экскаватора или лопатами вручную. Если используется техника, то дно траншеи стоит выровнять вручную. Полученный котлован очищается и ограждается. Теперь в траншею насыпается песок или мелкий щебень, чтобы оборудовать подушку под монолит. Слой подушки должен быть высотой минимум 0,1 м. Подушка под монолит должна быть ровной и равномерной. Для этого она заливается водой и трамбуется. После этого на подушку укладывается гидроизоляция. Она защитит монолит из железобетона от намокания и разрушения. В качестве гидроизоляции используют полиэтиленовую пленку или рубероид. Также это послужит формированием ванны для жидкого бетона, что не позволит вытеканию раствора из котлована.

После укладки гидроизоляции над траншеей делается опалубка. Ее монтируют из деревянных досок. С внутренней стороны опалубки они должны быть гладкими. Толщина досок должна составлять минимум 50 мм. Доски не должны выпячиваться под давлением раствора. Для этого опалубку укрепляют колышками и распорками по всей длине. Отличным решением устройства опалубки будет железная щитовая разборная опалубка. При монтаже опалубки нужно тщательно проверять вертикальность ее стен. От точности измерений зависит долговечность и надежность дома. Опалубка должна быть высотой не меньше 30 см над землей. Перед заливанием бетона в траншею нужно тщательно очистить полученную емкость для будущего монолита от мусора. Также нужно заранее оставить отверстия для систем коммуникации. Ведь после того, как железобетон высохнет, провести их можно будет только прорубив тело монолита. Это может нарушить целостность монолита и привести к трещинам в дальнейшем. Как только опалубка готова, нужно уложить гидроизоляционный шар. Это предотвратит попадание разрушающей влаги в стены дома.

Для того, чтобы бетон не разрушался под нагрузкой, нужно соорудить металлический каркас. Устройство арматуры ленточного фундамента способствует равномерному распределению нагрузки на все тело железобетонного монолита. Металлический каркас обычно делают из прутиков. Его размеры и параметры прутов указываются изначально в проекте здания. Армирование бетона состоит из нескольких вертикальных рядов прутов арматуры. Они соединяются горизонтальными прутками. Количество армирующих рядов зависит от требований к прочности основания. Вертикальные пруты арматуры устанавливаются с шагом от 10 до 25 см. Такой каркас устанавливается по всей глубине фундамента. Благодаря ему мы получаем полосу с высокой прочностью на излом и изгиб.





Каркас собирается в цельное устройство с помощью сварочного аппарата. Если в наличии его нет, то можно обойтись проволокой. Сваривание элементов для удобства можно производить не в траншее. А после готовые секции устанавливать внутрь нее и сваривать уже в готовый каркас. Если же в наличии нет сварочного аппарата, то скреплять пруты арматуры можно с помощью вязальной проволоки. Такие манипуляции не сложно производить и внутри траншеи. Арматурные прутки должны быть прочно скреплены в надежную конструкцию. Также следует выдерживать шаг прутов, их толщину и класс металла. Дистанция до края тела и средины прута должна составлять 4-7 см. Внутри тела монолита не должно быть инородных предметов и мусора. Все это приводит к уменьшению надежности бетона из-за неравномерной его плотности.

После установки армирования можно начинать заливку бетона в траншею. Заливка происходит постепенно и равномерно, шарами не более 20 см. Слои нужно трамбовать, чтобы выгнать воздух из бетона и получить однородное тело. Чтобы убрать воздух от опалубки, по ней время от времени нужно постукивать. Также стоит избегать применения слишком жидкого бетона. Не смотря на то, что его проще выливать из бетономешалки. Ведь жидкий бетон имеет свойство расслаиваться. Это ведет к ухудшению прочности монолита. Для этого бетон делают более вязким. Заливать его желательно с небольшой высоты для избегания его расслаивания и расплескивания. Монтаж железобетонного фундамента желательно производить в теплые времена года. Ведь отрицательные температуры губительны для бетона до окончательного застывания.

Опалубку можно демонтировать только после застывания бетона. В противном случае это может повредить монолит. Как только доски опалубки сняты, бетон желательно изолировать от влаги. Для этого битумной мастикой обмазывают поверхности фундамента. На еще не засохшую мастику прилепляют слой рубероида. Он защитит бетон от разрушения водой. Время от времени нужно проверять качество приклеивания, пока мастика полностью не застынет. Рубероид не должен отслаиваться и от тела монолита. При наличии нужно устранять дырки в гидроизоляции и недостатки его приклеивания. В противном случае влага будет попадать отверстия и при замерзании разрушать бетон.

Как только бетон схватился и затвердел, пора производить обратную засыпку в пазухи. Для наполнения пустот берут песок. Он засыпается постепенно слоями. Между засыпанием каждого слоя нужно заливать в пазухи воду и утрамбовывать. Эти работы нужно выполнять вручную и очень аккуратно, чтобы не повредить рубероид. Если в проекте собираются оборудовать подвальное помещение или цокольный этаж, то на стены фундамента можно приклеить шар утеплителя.

Качественный и прочный фундамент – залог долговечности Вашего дома. От точного следования технологии его возведения зависит надежность конструкции. Важно прежде всего уделить внимание точным предварительным расчетам нагрузок на железобетонную конструкцию и прочность грунтов. Также стоит тщательно выбирать работников, которым Вы собираетесь доверить такое ответственное дело. Если придерживаться этой технологии, то в результате получим надежный фундамент, который способен простоять больше века. Он отлично справится со всеми механическими и климатическими нагрузками, сохранив в целостности Ваше жилище.

План фундамента

Получение квадратного плана фундамента и правильных размеров является ключом к успешному строительству гаража. Это проще, чем вы думаете, если вы подготовитесь заранее, используя один (или оба) из простых, но точных методов, показанных ниже.

Первый метод известен как «Метод треугольника 3:4:5», а второй — «Метод диагонали». Оба они одинаково точны, поскольку используют силу правил тригонометрии для достижения прямоугольности, что является ключом к достижению успеха.0003 хорошо вписывается в проект .

Описанные здесь методы работают одинаково хорошо, если вы строите фундамент гаража типа 1, типа 2 или типа 3, как описано на странице «Фундамент для гаража». После того, как вы завершили черновую планировку, засыпьте около 4 дюймов щебня и засыпьте его вибрацией на площади в 2 фута в каждом направлении за пределы общей площади основания гаража. После того, как вы уплотните и выровняете его, вы будете готовы начать процесс устройства фундамента.

Независимо от того, какой метод разметки вы используете, для создания фундамента вам потребуются одни и те же материалы. Материалы состоят из 2 х 4 х 4 фута в длину с острым углом, срезанным на одном конце, для использования в качестве кольев и около 32 линейных футов обыкновенной сосны 1 х 4 для изготовления ваших досок для теста. Вам понадобится моток веревки и несколько оцинкованных гвоздей №10, чтобы прибить доски к кольям после того, как вы вбили их в землю. Вам также понадобится 50-футовая или 100-футовая рулетка для всех ваших работ по планировке строительства гаража.

Разместите вехи на расстоянии около 4 футов друг от друга после того, как определите общее расположение основных четырехугольных вешек. Имейте в виду, что эти углы будут примерно на 2 фута дальше от ваших окончательных углов здания. Это не обязательно должно быть очень точным, просто достаточно близко, чтобы у вас было немного места на подложке для перемещения струнных линий вперед и назад для регулировки при квадратуре. После того, как вы установили основные четыре угла, забейте оставшиеся стойки (примерно в 4 футах от основных углов) в землю и разместите доски для теста по всем углам.

Как видно из приведенной ниже схемы, общая идея состоит в том, чтобы разместить колья и доски в нескольких футах от того места, где должен приземлиться внешний край фундамента гаража. Обычно хорошая практика диктует зазор около 2 футов между углами теста и предлагаемым фундаментом. Таким образом, даже если вы временно удалите стропы, чтобы экскаватор мог копать траншеи для фундамента гаража типа 2 или типа 3, вы можете сбросить стропы после завершения рытья траншей, чтобы выровнять опалубку для фундамента. стволовые стены, которые будут располагаться поверх разнесенного фундамента.

Метод треугольника 3:4:5

«Метод треугольника 3:4:5» при планировке гаража дает идеальный угол 90º, как показано на рисунке. Это заставляет ваш макет основания быть идеальным прямоугольником, а не параллелограммом. Основной подход заключается в том, чтобы примерно расположить ваши струнные линии в соответствии с габаритными размерами, необходимыми для гаража любого размера, который вы строите. Затем выровняйте один угол с помощью рулетки, используя правило 3:4:5. Затем перейдите в любой соседний угол к первому углу и действуйте таким же образом.

Выровняв два угла, проверьте габаритные размеры, чтобы убедиться, что у вас есть нужный размер. Если вы это сделаете, то все четыре угла будут идеальными углами 90º. Если нет, продолжайте корректировать и выравнивать два соседних угла, пока не получите максимально точное значение.

Диагональный метод

«Диагональный метод» построения гаража, показанный на схеме ниже, работает так же, за исключением того, что вы измеряете только противоположные диагональные углы, пока не получите одинаковое расстояние друг от друга. Как только диагональные линии (показаны красным) равны, у вас будет идеальный прямоугольник. Используйте те же методы, что и описанные выше, до тех пор, пока у вас не будет двух одинаковых показаний диагонального размера, а ваши общие размеры фундамента не будут правильными.

Если вы планируете строить из бруса или построить сборный гараж на фундаменте, описанные выше методы будут работать, и как только вы их тщательно изучите, вы сможете научиться строить гараж так, как это делают профессионалы. сделай это!

После того, как вы поймете методы построения фундамента, показанные выше, вы можете перейти к изучению того, как сформировать свой фундамент, изучив нашу страницу «Формирование фундамента».

Возврат из План фундамента в Здание гаража

Возврат в Сборный гараж

Возврат из План фундамента в GarageTips-101, Домашняя страница

Строительство фундамента [PDF]: глубина, ширина, планировка и земляные работы

🕑 Время прочтения: 1 минута

Процедура устройства фундамента начинается с принятия решения о его глубине, ширине, а также разметке разметки котлована и осевой линии фундамента. Фундамент представляет собой часть конструкции ниже уровня цоколя, непосредственно контактирующую с грунтом и передающую нагрузку надстройки на грунт.

Как правило, ниже уровня земли. Если какая-то часть фундамента находится выше уровня земли, ее также засыпают земляной засыпкой. Эта часть конструкции не контактирует с воздухом, светом и т. д., иначе говоря, это скрытая часть конструкции.

Фундамент представляет собой конструкцию, построенную из кирпичной кладки, каменной кладки или бетона под основанием стены или колонны для распределения нагрузки на большую площадь.

Содержимое:

• Глубина фундамента
• Ширина фундамента / фундамента
• Процедура устройства фундамента
• Меры предосторожности при проектировании фундамента
• Соотношение бетона и раствора для фундамента 907 Soil
• 5 Несущая способность 074 Меры предосторожности при раскопках фундамента
• Процедура разграничения/разбивки
  • Преимущества Разметка столбов для разбивки зданий
• Недостатки Выполнение строительных работ без разбивки
• Оборудование для разбивки
• Часто задаваемые вопросы по конструкциям фундаментов
2 90 103

Глубина фундамента зависит от следующие факторы:

1. Наличие достаточной несущей способности.
2. Глубина усадки и набухания в случае глинистых грунтов из-за сезонных изменений, которые могут вызывать значительные подвижки.
3. Глубина промерзания в случае мелкого песка и ила.
4. Возможность земляных работ поблизости
5. Глубина залегания грунтовых вод
6. Минимальная практическая глубина фундамента не должна быть менее 50 см. Чтобы разрешить удаление верхнего слоя почвы и изменения уровня земли.

Следовательно, рекомендуемая глубина фундамента составляет от 1,00 до 1,5 м от первоначального уровня земли.

Ширина фундамента / фундамента

Ширина фундамента должна определяться в соответствии с конструкционным проектом. Для легконагруженных зданий, таких как жилые дома, квартиры, школьные здания и т.п., имеющих не более двух этажей, ширина фундамента приведена ниже:

1. Ширина цоколя не менее 75 см для стены толщиной в один кирпич.
2. Ширина цоколя не менее 1 метра для полуторакирпичной стены.
Порядок строительства фундамента

Ниже приведены процессы, выполняемые при фундаментных работах:

1. Земляные работы в траншеях для фундамента.
2. Разметка цементобетонная.
3. Укладка фундамента в случае конструкции с плотом или колонной.
4. Лейк против термитов.
5. Выложить кирпичную кладку до уровня цоколя.
6. Нанесите на стены влагостойкий слой.
7. Насыпка земли вокруг стен
8. Насыпка земли на строительной части до необходимой высоты в соответствии с уровнем цоколя.
Рис.1: Земляные работы для фундамента стеныРис.2: Бетон в фундаментеРис.3: Бетон и кирпичная кладка в фундаменте стеныРис.4: Бетон и кирпичная кладка в фундаменте Заполнение фундамента
Меры предосторожности при проектировании фундамента
• Фундамент должен быть рассчитан на передачу комбинированной статической нагрузки, приложенной нагрузки и ветровой нагрузки на грунт.
• Интенсивность полезной нагрузки от давления на грунт не должна превышать безопасную несущую способность.
• Фундамент должен быть спроектирован таким образом, чтобы осадка на грунт была ограниченной и равномерной под всем зданием во избежание повреждения конструкции.
• Вся конструкция фундамента, надстройки и характеристики грунта должны быть изучены для получения экономии при строительных работах.
Бетон и раствор Соотношение для фундамента
• Цементобетон 1:8:16 обычно используется в фундаменте стен при строительных работах.
• В случае цементного бетона для колонных плит 1:4:8 является наилучшим рекомендуемым соотношением для его использования в фундаменте.
• Для кирпичной кладки в качестве нагрузки используется цементный раствор от 1:4 до 1:6.

Для фундаментов колонн и стропильных плит до уровня цоколя используется цементобетон 1:2:4 или 1:1,5:3.

Сейф Несущая способность Почва

Сухой крупный и хорошо просеянный плотный песок имеет максимальное сопротивление сдвигу и максимальную несущую способность. Как правило, затопленный грунт и глина обладают меньшей несущей способностью.

Фундамент Меры предосторожности при земляных работах

Глубина и ширина фундамента должны соответствовать проекту конструкции.

• Минимальная глубина фундамента 1 метр в случае отсутствия проекта.
• Проверьте длину, ширину и глубину выемки с помощью осевой линии и уровня, отмеченного на разметочных столбах.
• Сбрасывать вынутый материал/землю на расстоянии 1 метра от краев.
• Начинайте земляные работы, когда почва высохнет.
• Установите водяной насос для откачки дождевой воды.
• Уплотнить нижний слой фундамента.
• В фундаменте не должно быть мягких мест из-за корней и т. д.
• Выкопайте все мягкие/дефектные места и залейте выкопанную площадь бетоном/жестким материалом
Рис.5: Выемка фундамента, где находится корень дереваРис.6: Выемка стены в опоре фундамента удалена Мягкий грунтРис. 9: Выемка фундамента стены с удаленным мягким грунтомРис.10: Котлован из мягкого грунта, заполненный твердым материалом
Процедура разграничения/разметки

Для разграничения здания рекомендуется следующая процедура:

1. Отметьте исходную линию на земле от центральной линии дороги или постоянного здания поблизости. Эта линия помогает обозначить фасад здания.
2. Используйте боковую конструкцию, дорогу, первую базовую линию или границу участка для обозначения боковых базовых линий здания.
3. Закрепите временные колышки по осевой линии стен/колонн с обеих сторон стен и колонн спереди и сзади.
4. Закрепите колышек по средней линии стен/колонн с обеих сторон стен и колонн с левой и правой стороны фасада здания.
5. Проверьте диагонали квадрата или прямоугольника, образованного после установки колышков.
6. Соорудить разметочные столбы с помощью колышков на расстоянии от 1,5 до 2 метров и оштукатурить их верхнюю поверхность.
7. Отметьте осевую линию в верхней части разметочных столбов с помощью нити (сажа) или теодолита в больших проектах и ​​по диагонали, и проверьте остальные размеры.
8. Размеченные по уровню столбы на всех углах здания.
9. Отметьте основания стен/колонн по чертежу на земле с помощью осевой линии, нанесенной на разметочные столбы.
10. Используйте мел, чтобы отметить траншею фундамента на земле.
11. Выкопать фундамент стен/колонн до необходимого уровня и проверить выемку с помощью осевой линии и выровнять отмеченные столбы, чтобы избежать каких-либо осложнений в дальнейшем.
Рис.11: Выемка фундамента под стеной
Преимущества Маркировка столбов для планировки Здания
• Экономит время на повторные измерения и установку точки во время строительства.
• Повышает эффективность работы каменщика и бригадира.
• Точность можно проверить в любое время на любом шаге.
• Если обнаружена какая-либо ошибка, ее можно легко исправить на ранней стадии. Исправить ошибку потом очень сложно.
• Перекрестная проверка может быть выполнена старшим инженером за минимальное время.
• Поддерживается качественная работа.
Недостатки Выполнение строительных работ без макета

На некоторых участках работы подрядчик привозит металлоконструкции, устанавливает их на землю и начинает земляные работы. Со временем эти стальные детали просто выбрасываются. Таким образом, при выполнении дальнейших работ отсутствует надлежащая точка отсчета.

• Требуется дополнительное время для повторного измерения смещения.
• Точность нельзя проверить на ранней стадии, и исправить ее на более поздних стадиях будет очень сложно.
• Это связано с потерей времени и денег при исправлении. Это также приводит к плохому качеству работы.
Оборудование для Макет Установка
1. Нивелир
2. Длинные гвозди
3. Молоток
4. Угловой
5. Стальная лента
6. Тонкая хлопчатобумажная нить
7. Кирпичи
8. Цемент
9. Сито-песок
10. Известковый порошок
11. Теодолит

9001 Часто задаваемые вопросы по фундаменту0 2 Какова планировка фундамента?

Планировка – это процесс разметки места закладки фундамента новостройки на местности.

Какова стандартная глубина фундамента?

Стандартная глубина простого основания или фундамента составляет 1,5 м.

Какие факторы влияют на глубину заложения фундамента?

1. Достаточная несущая способность.
2. Глубина промерзания.
3. Уровень грунтовых вод
4. Глубина усадки и набухания.
5. Ближайшие раскопки.

Какие материалы, инструменты и оборудование используются при планировке здания?

1. Нивелир
2. Длинные гвозди
3. Молоток
4. Угловой угол
5. Стальная лента
6. Тонкая хлопчатобумажная нить
7. Кирпичи
8. Цемент
9. Ситчатый песок
10. Известковый порошок
11. Теодолит

В чем преимущества планировки фундамента?

• Экономит время на повторное измерение и установку точки во время строительства.
• Повышает эффективность работы каменщика и мастера.
